Đồng hồ đo vạn năng là gì? Cách sử dụng đo điện trở và hơn nữa

Cách dùng đồng hồ vạn năng để kiểm tra thông mạch và tiếp gián bán dẫn

Hôm nay CHONGSET.VN sẽ hướng dẫn cách sử dụng đồng hồ đo điện vạn năng để đo điện trở. Nghe có vẻ khá đơn giản nhưng hầu hết chúng ta đều lúng túng khi phải sử dụng thiết bị này. Đồng hồ đo điện vạn năng là gì? Làm cách nào để sử dụng đồng hồ đo điện vạn năng để đo điện trở, dòng điện và điện áp?

Đồng hồ đo điện vạn năng là gì?

Đồng hồ đo điện vạn năng là thiết bị đo lường điện có nhiều chức năng. Khá nhỏ gọn dùng cho đo kiểm tra mạch điện hoặc mạch điện tử. Đây là dụng cụ không thể thiếu với bất kỳ một kỹ thuật viên điện tử nào.

Đồng hồ vạn năng có các chức năng chính: Đo điện trở, đo điện áp DC, đo điện áp AC và đo dòng điện, kiểm tra thông mạch và tiếp giáp bán dẫn. Một số đồng hồ vạn năng còn có thể đo nhiệt độ. Có hai loại đồng hồ vạn năng gồm: Vạn năng số và Vạn năng kim (đồng hồ vạn năng chỉ kim).

Về thiết kế, đồng hồ đo điện vạn năng giống như một chuyển động của đồng hồ. Thông thường có thể được thực hiện như:

  • Một đồng hồ vôn kế
  • Ampe kế
  • Đồng hồ đo điện đơn giản bằng cách kết nối nó với các mạng điện trở bên ngoài khác nhau

Ứng dụng của đồng hồ vạn năng đo điện là gì?

Đồng hồ vạn năng được ứng dụng trong nhiều lĩnh vực. Từ nghiên cứu khoa học, lắp ráp thiết bị điện tử,.. Cho đến ứng dụng thực tế trong sản xuất. Tùy theo nhu cầu sử dụng, mà người dụng sẽ lựa chọn loại đồng hồ vạn năng phù hợp:

  • Trong nghiên cứu
  • Trong ngành thiết bị điện tử
  • Sử dụng trong sản xuất

Ứng dụng đồng hồ đo điện vạn năng trong nghiên cứu

Trong các cuộc nghiên cứu vật lý về dòng điện, đồng hồ vạn năng là thiết bị rất quan trọng. Thiết bị giúp nhà nghiên cứu biết chính xác thông số của dòng điện. Từ đó nhận biết đâu là dòng điện một chiều hoặc dòng điện hai chiều.

Các nhà nghiên cứu có thể tiến hành thử nghiệm nhiều cuộc khảo sát để lấy có kết quả chính xác mà không tốn nhiều thời gian.

Dùng để ứng điện trong ngành thiết bị điện tử

Những người làm trong ngành thiết bị điện tử rất “ưu ái” thiết bị này. Lý do bởi nó rất tiện tiện dụng trong công tác kiểm tra điện và điện tử. Đồng hồ hiện thị chính xác kết quả trực tiếp trên màn hình LCD một cách nhanh nhất, chính xác nhất. Giúp người dùng điều chỉnh được các thông số của cuộn cảm, kiểm tra lắp đặt mạch điện hiệu quả

Đồng hồ vạn năng mang lại rất nhiều tiện dụng cho kỹ sư điện tử có thể đo được dao động cho ở tần số thấp. Điều chỉnh mạch điện của radio, đồng thời làm bộ kiểm tra điện thoại và mạch điện ô tô.

Dùng đồng hồ đo điện vạn năng trong sản xuất

Đồng hồ vạn năng giúp xác định nguồn năng lượng tốt cho quá trình sản xuất. Giúp lưu giữ được các số đo giữ hiệu điện thế. Từ đó biết được nhiệt độ nào thích hợp cho cây trồng và gia sức bằng cách đo nhiệt độ bằng cặp nhiệt.

Nhưng để hỗ trợ hiệu quả cho quá trình nghiên cứu, lắp ráp thiết bị điện tử và sản xuất ứng dụng, người dùng phải biết chọn phân phối chính hãng để sở hữu được một chiếc đồng hồ vạn năng tốt.

Ưu điểm khi sử dụng đồng hồ đo điện vạn năng để đo điện trở, cường độ, điệp áp,.. là gì?

  • Đo nhanh
  • Kiểm tra được nhiều loại linh kiện
  • Thấy được sự phóng nạp của tụ điện

Nhược điểm khi sử dụng đồng hồ đo điện vạn năng là gì?

Đồng hồ này có hạn chế về độ chính xác. Có trở kháng thấp khoảng 20K/Vol do vây khi đo vào các mạch cho dòng thấp chúng bị sụt áp.

Hướng dẫn cách sử dụng đồng hồ đo vạn năng

Chongset.vn sẽ hướng dẫn bạn một cách sử dụng chi tiết các bước đo đúng cách điện trở, điện áp, cường độ dòng điện để có thể phục vụ yêu cầu của bạn mà không tốn quá nhiều thời gian.

Cách sử dụng đồng hồ đo điện vạn năng để đo điện áp dòng điện

Cách sử dụng đồng hồ vạn năng để đo điện áp xoay chiều

  • Bước 1: Khi đo điện áp xoay chiều ta chuyển thang đo về các thang AC.
  • Bước 2: Que đen cắm cổng chung COM. Que đỏ cắm vào cổng V/Ω.
  • Bước 3: Cắm que đo màu đen vào đầu COM. Que đo màu đỏ vào đầu (+).
  • Bước 4: Để thang AC cao hơn điện áp cần đo một nấc. Ví dụ nếu đo điện áp AC220V ta để thang AC 250V.
  • Bước 5: Đặt 2 que đo vào 2 điểm cần đo. Không cần quan tâm đến cực tính của đồng hồ
  • Bước 6: Đọc kết quả đo.

Cách sử dụng đồng hồ vạn năng để đo điện áp một chiều

  • Bước 1: Khi đo điện áp xoay chiều ta chuyển thang đo về các thang DC.
  • Bước 2: Que đen cắm cổng chung COM. Que đỏ cắm vào cổng V/Ω.
  • Bước 3: Cắm que đo màu đen vào đầu COM. Que đo màu đỏ vào đầu (+).
  • Bước 4: Để thang DC cao hơn điện áp cần đo một nấc. Ví dụ nếu đo điện áp dC220V ta để thang DC 250V.
  • Bước 5: Đặt 2 que đo vào 2 điểm cần đo. Ta đặt que đỏ vào cực dương (+) nguồn, que đen vào cực âm (-) nguồn
  • Bước 6: Đọc kết quả đo.

Cách đo cường độ dòng điện bằng đồng hồ đo vạn năng

Cách đo cường độ dòng điện bằng đồng hồ đo vạn năng
Cách đo cường độ dòng điện bằng đồng hồ đo vạn năng

Để đo dòng điện trong một mạch thí nghiệm ta thực hiện các bước sau:

  • Bước 1: Đặt đồng hồ vạn năng vào thang đo dòng cao nhất.
  • Bước 2: Đặt que đồng hồ nối tiếp với tải. Que đỏ về chiều dương, que đen về chiều âm.
  • Lưu ý: Nếu kim lên thấp quá thì giảm thang đo.
  • Bước 3: Đặt chuyển mạch của đồng hồ ở thang DC.A – 250mA.
  • Bước 4: Tắt nguồn điện của các mạch thí nghiệm.
  • Bước 5: Kết nối que đo màu đỏ của đồng hồ về phía cực dương (+). Que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm. Mắc đồng hồ nối tiếp với mạch thí nghiệm
  • Bước 6: Bật điện cho mạch thí nghiệm.
  • Bước 7: Đọc kết quả trên màn hình LCD.

Chú ý là chỉ đo được dòng điện nhỏ hơn giá trị của thang đo cho phép.

Cách sử dụng đồng hồ vạn năng để đo điện trở

Cách sử dụng đồng hồ vạn năng để đo điện trở
Cách sử dụng đồng hồ vạn năng để đo điện trở
  • Bước 1: Để đồng hồ ở thang đo điện trở Ω.
  • Bước 2: Que đen cắm cổng chung COM. Que đỏ cắm vào cổng V/Ω.
  • Bước 3: Cắm que đo màu đen vào đầu COM. Que đo màu đỏ vào đầu (+)
  • Bước 4: Đặt 2 que đo vào 2 đầu điện trở (Đo song song). Chọn thang đo sao cho khi đo điện trở cần xác định. Độ lệch của kim ở khoảng ½ thang đo.
  • Bước 5: Đo điện trở lại một lần nữa. Kết quả lần này là chính xác.
  • Bước 6: Đọc kết quả trên màn hiển thị.

Lưu ý khi sử dụng đồng hồ vạn năng để đo điện trở

  • Không được đo điện trở trong mạch đang được cấp điện. Vì vậy, trước khi đo điện trở trong mạch hãy tắt nguồn trước.
  • Khi đo điện trở nhỏ (cỡ <10Ω) cần để cho que đo và chân điện trở tiếp xúc tốt nếu không kết quả không chính xác.
  • Nếu không muốn làm giảm kết quả đo thì khi đo điện trở lớn (cỡ > 10kΩ), tay không được tiếp xúc đồng thời vào cả 2 que đo.
  • Không để đồng hồ ở thang đo điện trở mà đo điện áp và dòng điện – đồng hồ sẽ hỏng ngay lập tức.
  • Nếu bạn đo điện trở đất nên sử dụng đồng hồ đo điện trở đất chuyên dụng. Đặc biệt trong quá trình đóng cọc tiếp địa cho hệ thống chống sét lan truyền và kiểm tra mối hàn hóa nhiệt khi sử dụng khuôn hàn hóa nhiệtthuốc hàn hóa nhiệt.

Cách dùng đồng hồ vạn năng để kiểm tra thông mạch và tiếp gián bán dẫn

Cách dùng đồng hồ vạn năng để kiểm tra thông mạch và tiếp gián bán dẫn
Cách dùng đồng hồ vạn năng để kiểm tra thông mạch và tiếp gián bán dẫn

Đầu tiên cần kiểm tra thông mạch

  • Bước 1: Cần để đồng hồ ở thang đo điốt/thông mạch.
  • Bước 2: Que đen cắm cổng chung COM. Que đỏ cắm vào cổng V/Ω.

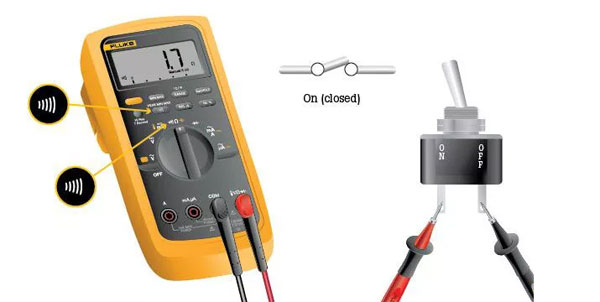

  • Bước 3: Kiểm tra thông mạch bằng cách chạm hai đầu que đo vào đoạn mạch cần kiểm tra. Nếu đồng hồ có tiếng kêu “bip” tức đoạn mạch đó thông và ngược lại.

Tiếp theo cần kiểm tra tiếp giáp P-N

  • Bước 1: Để đồng hồ ở thang đo điốt/thông mạch.
  • Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3: Khi diode được phân cực thuận thì sụt áp <1 (khoảng 0.6 đối với Si, 0,4 đối với loại Ge). Còn khi diode được phân cực ngược thì không có sụt áp (giái trị bằng “1”) thì diode đó hoạt động tốt.

Lưu ý khi sử dụng đồng hồ vạn năng hiển thị số kiểm tra lớp tiếp giáp thì que đen sẽ là (-) nguồn pin và que đỏ là (+) nguồn pin.

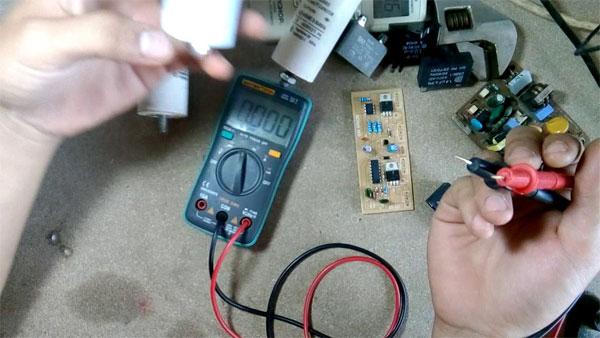

Cách sử dụng đồng hồ vạn năng đo tụ điện

Cách sử dụng đồng hồ vạn năng đo tụ điện
Cách sử dụng đồng hồ vạn năng đo tụ điện

Thang điện trở của đồng hồ vạn năng có thể dùng để kiểm tra độ phóng nạp và hư hỏng của tụ điện.

Khi thực hiện đo tụ điện, nếu là tụ hóa thì dùng thang x1 Ohm hoặc thang x10 Ohm. Nếu là tụ gốm thì dùng thang đo x1K Ohm hoặc 10K Ohm.

Phép đo được thực hiện với kết quả như sau:

  • Kim phóng nạp khi đo thì tụ C1 còn tốt.
  • Kim lên nhưng không về vị trí cũ thì tụ C2 bị dò.
  • Kim đồng hồ lên vạch 0 Ohm và không trở về thì tụ C3 bị chập.

Lưu ý:

  • Khi đo tụ phóng nạp, cần đảo chiều que đo một vài lần để xem độ phóng nạp
  • Các phép đo kiểm tra tụ hoá rất ít khi bị dò hoặc chập mà chủ yếu là bị khô. Vì vậy, khi đo tụ hoá để biết chính xác mức độ hỏng của tụ thì cần so sánh với một tụ điện dung.

Cách đọc trị số dòng điện và điện áp khi đo như thế nào?

Một vài loại đồng hồ hiển thị kim sẽ khiến bạn lúng túng khi đọc các trị số đo đồng điện và điện áp.

Cách đọc khi đùng đồng hồ đo điện áp DC

Khi đo điện áp DC thì ta đọc giá trị trên vạch chỉ số DCV.A

Nếu ta để thang đo 250V thì ta đọc trên vạch có giá trị cao nhất là 250. Tương tự để thang 10V thì đọc trên vạch có giá trị cao nhất là 10. Trường hợp để thang 1000V nhưng không có vạch nào ghi cho giá trị 1000 thì đọc trên vạch giá trị Max = 10. Giá trị đo được nhân với 100 lần

Cách đọc khi dùng đồng hồ đo điện áp AC

Khi đo điện áp AC thì đọc giá trị cũng tương tự. Đọc trên vạch AC.10V, nếu đo ở thang có giá trị khác thì ta tính theo tỷ lệ. Ví dụ nếu để thang 250V thì mỗi chỉ số của vạch 10 số tương đương với 25V.

Khi đo dòng điện thì đọc giá trị tương tự đọc giá trị khi đo điện áp.

Cần lưu ý gì khi sử dụng đồng hồ đo vạn năng?

  • Tuyệt đối không để thang đo điện trở hay thang đo dòng điện khi muốn đo điện áp xoay chiều. Rất quan trọng vì nếu bạn để các thang đo sai sẽ làm hỏng đồng hồ vạn năng của bạn ngay lập tức.
  • Để nhầm thang đo dòng điện, đo vào nguồn AC. Điều náy sẽ gây hỏng đồng hồ của bạn.
  • Để nhầm thang đo điện trở, đo vào nguồn AC. Làm hỏng các điện trở trong đồng hồ đo điện vạn năng.
  • Nếu để thang đo áp DC mà đo vào nguồn AC thì kim đồng hồ không báo nhưng đồng hồ không ảnh hưởng.
  • Để thang DC đo áp AC đồng hồ không lên kim nhưng đồng hồ không bị hỏng.
  • Nếu để nhầm thang đo dòng điện khi đo điện áp DC? Có khả năng gây hỏng đồng hồ
  • Nếu để nhầm thang đo điện trở khi đo điện áp DC? Đồng hồ sẽ bị hỏng các điện trở bên tron

Mua đồng hồ vạn năng uy tín dùng để đo điện trở, điện áp, cường độ dòng diện tốt nhất ở đâu?

Hiện tại trên thị trường có rất nhiều dòng sản phẩm để đo dòng điện nhưng tiêu biểu nhất là đồng hồ vạn năng. Đồng hồ vạn năng dùng phổ biết và là vật dụng không thể thiếu đối với các kỹ sư điện.

Lời khuyên của chúng tôi là tìm đến nhà cung cấp uy tín nhất dù giá thành có thể cao hơn. Các sàn thương mại điện tử có rất nhiều sản phẩm, trong đó có thể bao gồm sản phẩm kém chất lượng. Chính vì vậy nên tìm hiểu nhà cung cấp kỹ lưỡng vì có thể sẽ ảnh hưởng đến sức khỏe của bạn.

Hoặc bạn nên dùng đúng mục đích. Ví dụ sử dụng đồng hồ đo điện trở đất là cách làm thông minh vì sẽ đảm bảo an toàn tốt hơn và độ chính xác cao hơn.

Top 6 đồng hồ vạn năng bán chạy nhất trên thị trường hiện nay

Danh sách bao gồm:

  • Excel DT9205A
  • Sanwa YX-360
  • Sanwa CD800a đo AC/DC
  • Kyoritsu 1012
  • Fluke 789

Đồng hồ đo điện vạn năng Excel DT9205A

Đồng hồ đo điện vạn năng Excel DT9205A
Đồng hồ đo điện vạn năng Excel DT9205A

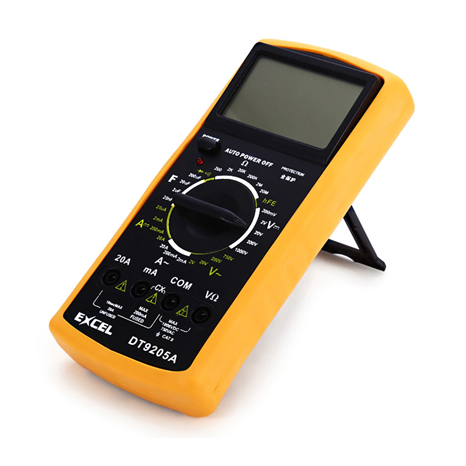

Nếu bạn tìm một chiếc đồng hồ đo điện vạn năng giá rẻ? Bạn cũng cần mua loại có thương hiệu? Bạn có thể lựa chọn Excel DT9205A. Nó phù hợp cho các bạn học sinh, sinh viên trong học tập.

  • Đo cường độ dòng điện. Điện áp xoay chiều và 1 chiều hiệu quả
  • Đo đa dạng trên các loại thiết bị khác nhau
  • Trang bị đèn và loa cảnh báo
  • Màn hình LCD hiển thị số sắc nét
  • Có chế độ tự động tắt khi bạn không sử dụng
  • Sản phẩm giá rẻ nên có một số ít mẫu mã bị lỗi, bạn nên mua ở nơi có uy tín để có thể bảo hành/đổi trả khi cần

Đồng hồ đo điện kim vạn năng Sanwa YX-360

Đồng hồ đo điện kim vạn năng Sanwa YX-360
Đồng hồ đo điện kim vạn năng Sanwa YX-360

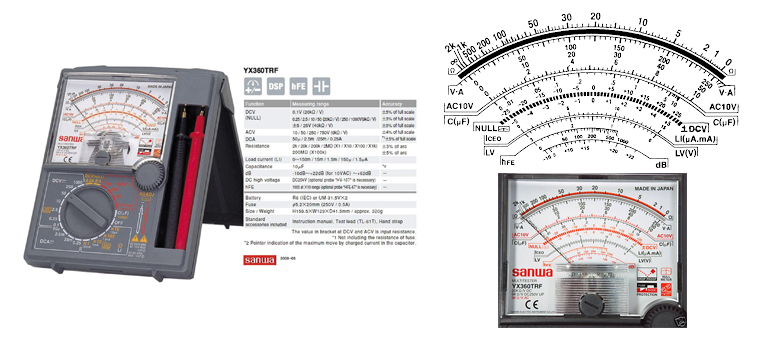

Sanwa YX-360 là một trong số những mẫu đồng hồ đo kim bán chạy nhất hiện nay. Với dân kỹ thuật, họ làm thích đồng hồ vạn năng đo kim hơn là đồng hồ hiển thị số. Nó có 4 chức năng đo chính là: đo điện trở, điện áp DC, AC, và cường độ dòng điện.

Đồng hồ vạn năng đo kim này giúp bạn đo điện ở nhiều thiết bị khác nhau, như:

  • Đo tính toán giá trị điện trở của thiết bị cần đo
  • Đo kiểm tra sự thông mạch của thiết bị/đoạn dây dẫn/mạch in
  • Đo kiểm tra sự phóng nạp của tụ điện
  • Kiểm tra xem tụ điện có bị dò hay chập không
  • Kiểm tra đi ốt và bóng bán dẫn

Về cơ bản, đồng hồ vạn năng hiển thị kim giúp bạn dễ sửa chữa hơn. Dễ tùy biến hơn so với đồng hồ số.

Đồng hồ đo điện vạn năng Sanwa CD800a đo AC/DC

Đồng hồ đo điện vạn năng Sanwa CD800a đo AC/DC
Đồng hồ đo điện vạn năng Sanwa CD800a đo AC/DC

Sanwa là thương hiệu đồng hồ vạn năng từ Nhật Bản được khá nhiều người tin cậy. Sanwa CD800a là một trong vài mẫu mã bán chạy nhất của họ. Đây là mẫu mã có thiết kế nhỏ gọn nhưng khá chuyên nghiệp của họ.

  • Gồm 9 chức năng đo lường điện AC và DC như: đo điện trở, tụ điện, tần số, dòng điện…
  • Có khả năng lưu trữ tới 4.000 kết quả nên bạn có thể lưu để tra cứu lại khi cần
  • Chức năng tự động tắt khi không sử dụng
  • Cho kết quả đo nhanh và chính xác
  • Hộp máy có khả năng chống va đập tốt

Sản phẩm có thể có bảo hành hoặc không nên bạn cần chú ý khi mua.

Đồng hồ đo điện vạn năng Kyoritsu 1012

Đồng hồ đo điện vạn năng Kyoritsu 1012
Đồng hồ đo điện vạn năng Kyoritsu 1012

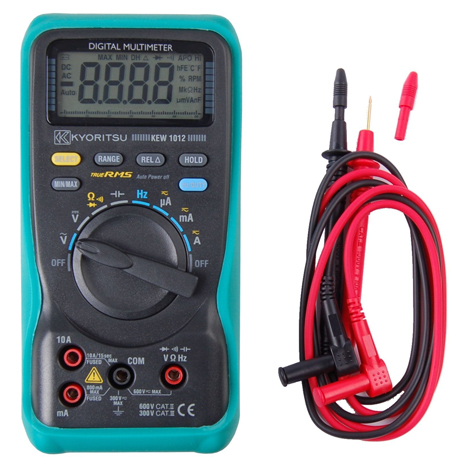

Đây là một mẫu mã khác cũng đến từ thương hiệu Nhật Kyoritsu. Đồng thời nóó mang lại cho bạn sự chuyên nghiệp nhưng đổi lại chi phí cũng không hề rẻ.

  • Sản xuất từ chất liệu chắc cắn, độ bền tốt
  • Trang bị màn hình 6040 điểm. Có khả năng hiển thị True RMS và khả năng chỉ ra dạng sóng méo: đo cường đọ dòng điện, điện áp (Vol), điện trở, tụ điện, diode. Hệ thống diode trong máy giúp bạn kiểm tra liên tục thiết bị khi bạn sử dụng.
  • Trang bị chức năng REL để kiểm tra sự khác biệt của giá trị đo, chức năng HOLD giúp giữ dữ liệu hiện tại
  • Có khả năng hoạt động trong phạm vi nhiệt độ rộng

Đồng hồ đo điện vạn năng Fluke 17B+

Đồng hồ đo điện vạn năng Fluke 17B+
Đồng hồ đo điện vạn năng Fluke 17B+

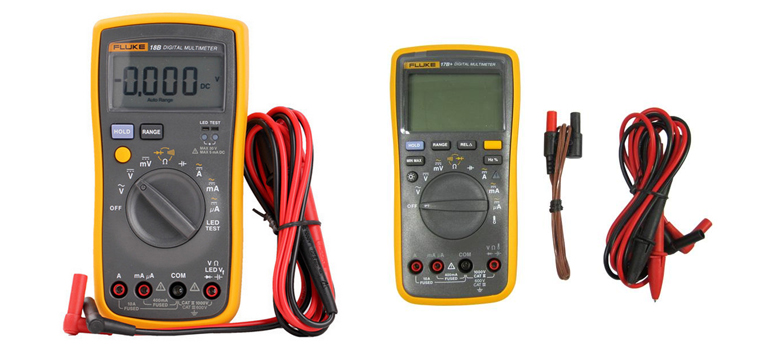

Fluke 17B+ là mẫu đồng hồ vạn năng “cho dân chuyên nghiệp” khác. Tất nhiên, dùng tại nhà cũng tốt nhưng chỉ khi bạn sẵn sàng chi trả số tiền để sở hữu nó.

  • Trang bị tiêu chuẩn an toàn CAT IIII 600V.
  • Màn hình hiển thị lớn với đèn nền trắng sáng.
  • Có khả năng cảnh báo điện áp quá tải.
  • Có thể đo cả tần số và nhiệt độ.
  • Tối đa đo được 10A.

Đồng hồ đo điện vạn năng Fluke 789

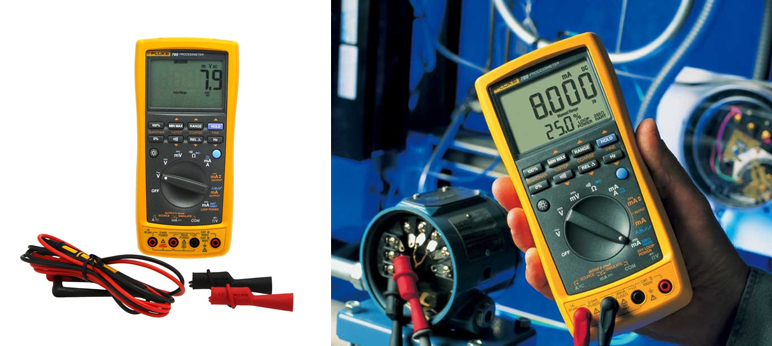

Fluke 789 là chiếc đồng hồ vạn năng có rất nhiều ưu điểm và sự chuyên nghiệp. Nhưng không nhiều người có thể sở hữu sản phẩm này nếu nhìn vào mức giá hơn 20 triệu đồng của nó.

Đồng hồ đo điện vạn năng Fluke 789
Đồng hồ đo điện vạn năng Fluke 789

Bên cạnh các yếu tố như đa chức năng, chính xác cao, hiệu quả…thì chiếc đồng hồ vạn năng này đắt tiền vì nó có xuất xứ từ Mỹ. Về cơ bản thì cũng không có nhiều đơn vị / cá nhân sẵn sàng mua chiếc đồng hồ vạn năng này.

Kinh nghiệm để chọn mua một đồng hồ vạn năng phù hợp là gì?

  • Chọn đồng hồ vạn năng chỉ kim hay đồng hồ vạn năng hiển thị số là do thói quen, kinh nghiệm của bạn. Đồng hồ hiển thị số có nhiều mẫu mã đắt tiền hơn rất nhiều
  • Đồng hồ vạn năng loại đắt tiền có thể cho kết quả đo chính xác cao hơn khá nhiều so với loại rẻ tiền. Tùy vào độ chính xác mong muốn mà bạn quyết định nên chọn loại đắt hay rẻ
  • Khi bạn chưa có nhiều kinh nghiệm, chỉ cần mua loại đơn giản, dễ sử dụng, dễ hiểu là được.
  • Đồng hồ vạn năng giá rẻ thì thường không bền. Về chủng loại thì loại kim thường bền hơn
  • Giá của đồng hồ vạn năng rất đa dạng. Vì vậy khi bạn dùng ít thì không cần mua loại đắt tiền. Còn khi bạn đã là dân chuyên thì bạn sẽ có thể tự ra quyết định mức giá bao nhiều là hợp lý.
