Tiêu chuẩn chống sét NFC 17-102:2011 được dùng trong an toàn chống sét
Tiêu chuẩn chống sét NFC 17-102:2011 là một trong những tiêu chuẩn quốc tế quan trọng được áp dụng rộng rãi trong thiết kế và lắp đặt hệ thống chống sét chủ động (kim thu sét ESE). Đây là cơ sở kỹ thuật giúp đảm bảo an toàn cho công trình và con người trước các hiện tượng phóng điện khí quyển nguy hiểm, đặc biệt trong các khu vực có mật độ sét cao.
Giới thiệu tiêu chuẩn chống sét NFC 17-102:2011
NFC 17-102:2011 là gì?
NFC 17-102:2011 là tiêu chuẩn quốc gia của Pháp, do tổ chức AFNOR ban hành lần đầu vào năm 1995 và cập nhật gần nhất vào ngày 17/08/2011. Tiêu chuẩn này quy định về thiết kế, lắp đặt và bảo trì hệ thống chống sét sử dụng công nghệ phát tia tiên đạo sớm (ESE – Early Streamer Emission).
Hiện nay, NFC 17-102:2011 được áp dụng rộng rãi trên thế giới và được xem là một trong những tiêu chuẩn quan trọng nhất cho các thiết bị chống sét chủ động.
Mục đích và phạm vi bảo vệ
Tiêu chuẩn NFC 17-102:2011 được xây dựng nhằm hướng dẫn việc thiết kế, lắp đặt và bảo trì hệ thống chống sét chủ động, với mục tiêu bảo vệ an toàn cho con người, tài sản và thiết bị điện trong công trình. Cụ thể:
- Bảo vệ công trình khỏi tác động trực tiếp và gián tiếp của sét
- Giảm thiểu thiệt hại về vật chất và nguy cơ cháy nổ do sét gây ra
- Tối ưu hóa chi phí vật tư, thi công và bảo trì
- Đảm bảo tính ổn định của hệ thống điện và tín hiệu
Phạm vi bảo vệ: Tiêu chuẩn NFC 17-102:2011 cho phép xác định chính xác bán kính bảo vệ của từng model kim thu sét ESE, dựa trên các thông số như:
- Chiều cao lắp đặt của kim (h)
- Cấp độ bảo vệ mong muốn (Level I, II, III, IV)
- Thời gian phát tia sớm ΔT của từng loại kim
Tùy vào thiết bị cụ thể và điều kiện lắp đặt, bán kính bảo vệ có thể từ 20 đến hơn 100 mét.
Mối liên hệ giữa công nghệ ESE và tiêu chuẩn NFC 17-102:2011
Công nghệ ESE (Early Streamer Emission – phát tia tiên đạo sớm) là nền tảng chính của tiêu chuẩn NFC 17-102:2011. Kim thu sét ESE được trang bị bộ phát ion, giúp tạo ra tia tiên đạo sớm hơn kim cổ điển, từ đó chủ động đón tia sét đi xuống và dẫn xuống hệ thống tiếp địa an toàn.
Công thức tính bán kính bảo vệ theo NFC 17-102:2011:
Rp = √[h × (2D − h) + ΔT × K]
Trong đó:
- Rp: Bán kính bảo vệ (m)
- h: Chiều cao lắp đặt kim thu sét (m)
- D: Tham số phụ thuộc cấp độ bảo vệ
- ΔT: Thời gian phát tia sớm (μs)
- K: Hệ số an toàn
Ưu điểm của kim ESE:
- Bảo vệ phạm vi rộng hơn nhiều lần so với kim cổ điển.
- Giảm số lượng kim cần lắp.
- Lắp đặt dễ dàng và tiết kiệm chi phí bảo trì.
Tiêu chuẩn NFC 17-102:2011 tại Việt Nam
Tại Việt Nam, tiêu chuẩn NFC 17-102:2011 hiện chưa phải là tiêu chuẩn bắt buộc trong quy chuẩn nhà nước, nhưng được sử dụng rộng rãi trong thực tế thi công, đặc biệt ở các công trình có yêu cầu cao về chống sét.
Việt Nam chưa có thể tự sản xuất được kim thu sét, vẫn đang nhập khẩu kim từ một số các Quốc gia khác, tiêu biểu là kim thu sét Bakiral và kim thu sét Zeus của Thổ Nhĩ Kỳ.

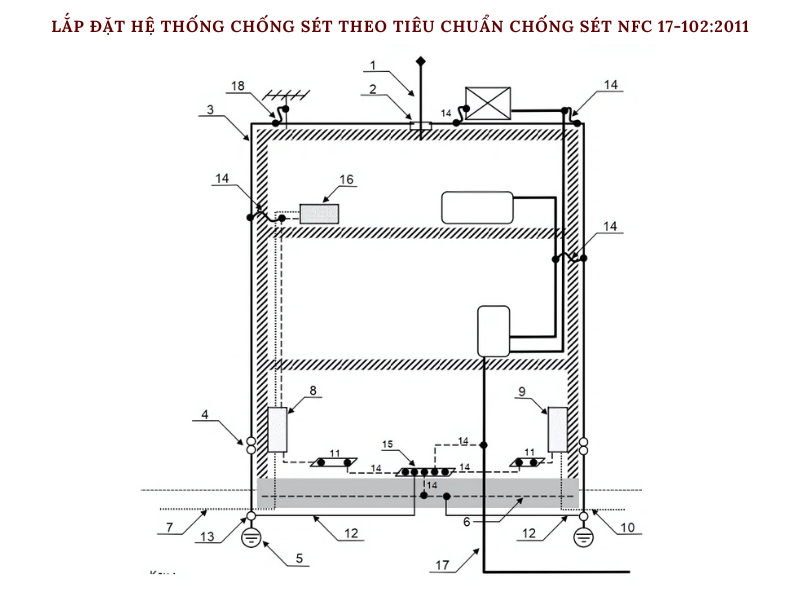

Các thành phần trong hệ thống chống sét theo tiêu chuẩn NFC 17-102:2011
Một hệ thống chống sét đạt chuẩn NFC 17-102:2011 bao gồm các thành phần chính:
- Kim thu sét ESE (Early Streamer Emission Air Terminal)
- Bộ phận kết nối với dây thoát sét
- Dây thoát sét dẫn dòng sét xuống đất
- Hộp kiểm tra điện trở (mối nối kiểm tra)
- Hệ thống tiếp địa (cọc tiếp địa, dây đồng, thanh đồng)
- Tiếp địa bổ sung cho hệ thống thiết bị điện
- Cáp điện, tủ điện tổng
- Thiết bị cắt sét lan truyền đường nguồn (SPD nguồn)
- Thiết bị cắt sét lan truyền tín hiệu (SPD mạng, camera, internet…)
- Thanh đồng nối đất chính (Main Earth Bar)
- Các mối liên kết đồng bộ giữa các thành phần tiếp địa
Mỗi thành phần đều cần được lắp đặt đúng kỹ thuật và kiểm tra định kỳ để đảm bảo toàn bộ hệ thống vận hành ổn định, đặc biệt trong mùa mưa bão.
Nếu bạn đang thi công hoặc tư vấn hệ thống chống sét và muốn đảm bảo tuân thủ đúng NFC 17-102:2011, hãy liên hệ Chống Sét VN để được hỗ trợ đầy đủ hồ sơ kỹ thuật, tư vấn thiết bị và hướng dẫn lắp đặt.
Đơn vị tư vấn chống sét chuyên nghiệp
Chống Sét VN là thương hiệu chuyên sâu trong lĩnh vực tư vấn và thi công hệ thống chống sét với hơn 10 năm kinh nghiệm. Chúng tôi đã trở thành đối tác đáng tin cậy cho hàng nghìn công trình tại Việt Nam từ nhà dân, tòa nhà cao tầng, nhà máy, đến các khu công nghiệp, năng lượng và hạ tầng kỹ thuật.
Ưu điểm nổi bật của Chống Sét VN:
✅ Kinh nghiệm thực chiến đa ngành, từ dân dụng đến năng lượng, viễn thông, công nghiệp.
✅ Tư vấn kỹ thuật – thi công đúng chuẩn theo NFC 17-102, TCVN.
✅ Đối tác chính thức của nhiều hãng kim thu sét ESE: Bakiral, Zeus, ALPS.
✅ Bàn giao hồ sơ đầy đủ (CO–CQ, bản vẽ, nghiệm thu).
✅ Bảo hành rõ ràng.
Đội ngũ kỹ thuật Chống Sét VN luôn sẵn sàng đồng hành cùng bạn từ bước đầu tiên đến khi hệ thống vận hành ổn định. Hãy liên hệ để được hỗ trợ nhanh chóng và chuyên nghiệp.
Một số thương hiệu kim thu sét tia tiên đạo có tên tuổi uy tín hiện nay
Hiện nay, các thương hiệu kim thu sét tia tiên đạo như Bakiral, Zeus và Alps được đánh giá cao nhờ hiệu quả thu sét chủ động, độ bền vượt trội và đạt chuẩn quốc tế NFC 17-102:2011.
- Bakiral nổi bật với giá thành hợp lý, bán kính bảo vệ rộng.
- Zeus được ưa chuộng nhờ thiết kế hiện đại, dễ lắp đặt, hiệu quả cao.
- Alps được nhập khẩu trực tiếp từ vương quốc Anh, độ ổn định và tính thẩm mỹ cao.
Ngoài ra còn có các thương hiệu khác như Ingesco, Liva, AT, Stormaster… tùy theo nhu cầu công trình.
Kết luận
Tóm lại, tiêu chuẩn chống sét NFC 17-102:2011 đóng vai trò quan trọng trong việc thiết kế và lắp đặt hệ thống chống sét hiện đại, đặc biệt là kim thu sét tia tiên đạo. Việc tuân thủ đúng tiêu chuẩn này không chỉ giúp nâng cao hiệu quả bảo vệ công trình, mà còn đảm bảo an toàn cho con người và thiết bị trước các nguy cơ do sét gây ra.
