Khuôn hàn hóa nhiệt 4 ngả (hay còn gọi là khuôn hàn chữ thập) là vật tư không thể thiếu trong thi công các hệ thống tiếp địa. Việc lựa chọn đúng loại khuôn CC4 (Cáp – Cáp) hay CR33 (Cáp – Cọc) quyết định trực tiếp đến độ bền, tính dẫn điện và an toàn của cả hệ thống chống sét. Bài viết này sẽ cung cấp kiến thức chuyên sâu về 2 loại khuôn hàn 4 ngả phổ biến, bảng tra lượng thuốc hàn chuẩn xác và báo giá ưu đãi nhất thị trường hiện nay.
Giới thiệu khuôn hàn 4 ngả cáp
Phân loại chi tiết 2 dòng khuôn hàn 4 ngả phổ biến
Dựa vào yêu cầu kỹ thuật và hình ảnh catalog bạn cung cấp, trên thị trường hiện nay có 2 loại khuôn chữ thập chính mà các nhà thầu cần phân biệt rõ:
Loại 1: Khuôn hàn 4 ngả Cáp – Cáp (Mã CC4)
Đây là loại khuôn dùng để hàn nối 4 đầu dây cáp đồng trần với nhau trên một mặt phẳng (thường là mặt đất).
- Ký hiệu: CC4 (như trong hình ảnh kỹ thuật).
- Ứng dụng: Dùng tại các điểm giao cắt giữa các dây cáp dọc và ngang trong lưới tiếp địa (grounding mesh).
- Đặc điểm: Mối hàn nằm ngang, kết nối 2 dây cáp chạy vuông góc cắt nhau.

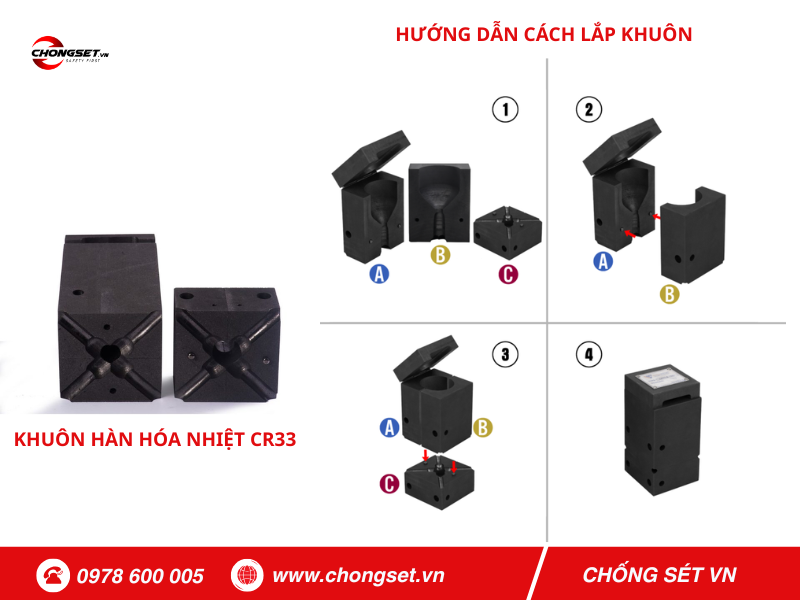

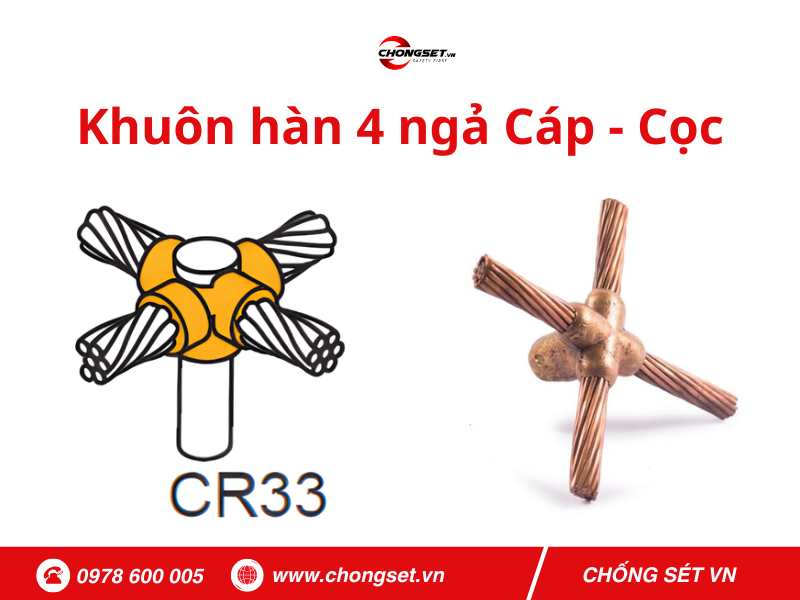

Loại 2: Khuôn hàn 4 ngả Cáp – Cọc (Mã CR33)
Đây là loại khuôn đặc biệt hơn, dùng để hàn dây cáp đi băng qua đầu cọc tiếp địa.
- Ký hiệu: CR33.
- Ứng dụng: Dùng khi bạn đóng cọc tiếp địa tại đúng điểm giao cắt của lưới dây đồng. Mối hàn này kết nối đồng thời: Dây cáp chạy ngang + Dây cáp chạy dọc + Cọc tiếp địa ở giữa.
- Ưu điểm: Tiết kiệm mối hàn (thay vì hàn cáp xong mới hàn cọc), tạo sự liên kết cực mạnh trực tiếp xuống tầng đất sâu.
Lưu ý cho kỹ thuật: Việc chọn nhầm giữa CC4 và CR33 sẽ khiến không thể thi công được (do kích thước hốc khuôn khác nhau). Hãy xác định rõ thiết kế lưới tiếp địa của bạn có đóng cọc tại điểm giao cắt hay không.
Cấu tạo khuôn hàn
Khuôn hàn 4 ngả được chế tạo từ than chì (Graphite) chất lượng cao, có khả năng chịu nhiệt độ lên tới hơn 3000 độ C. Một bộ khuôn tiêu chuẩn bao gồm:
- Thân khuôn: Được tạo hình rãnh dây và rãnh cọc chính xác theo tiết diện (ví dụ: 50mm2, 70mm2, cọc D16…).
- Nắp khuôn: Giúp giữ nhiệt và ngăn thuốc hàn bắn ra ngoài.
- Hốc phản ứng: Nơi chứa thuốc hàn và diễn ra phản ứng nhiệt nhôm.
Ưu điểm vượt trội của mối hàn chữ thập
So với các phương pháp nối dây truyền thống, mối hàn hóa nhiệt 4 ngả mang lại giá trị “bền vĩnh cửu”:
- Độ dẫn điện tuyệt đối: Mối hàn là một khối đồng đặc, tiết diện lớn hơn dây dẫn, không gây suy hao dòng sét.
- Không bị ăn mòn: Mối hàn không bị oxy hóa theo thời gian như kẹp cơ khí, đảm bảo điện trở đất ổn định suốt hàng chục năm.
- Chịu lực cơ học tốt: Chịu được lực va đập, lực nén của đất đá khi lấp hố tiếp địa.
Bảng tra lượng thuốc hàn chuẩn nhất
Bảng tra cho Khuôn hàn CC4 (Cáp – Cáp)
Áp dụng cho mối nối 2 dây cáp cắt nhau hình dấu cộng (+)
| Cáp Chính A (mm2) | Cáp Nhánh B (mm2) | Lượng thuốc hàn (g) | Mã khuôn (Ref) | Tay kẹp |
| 50 | 50 | 90g | CC4-N-5050 | HCN |
| 70 | 70 | 115g | CC4-N-7070 | HCN |
| 95 | 95 | 150g | CC4-C-9595 | HCC |
| 120 | 120 | 200g | CC4-C-120120 | HCC |
| 150 | 150 | 250g | CC4-C-150150 | HCC |
| 185 | 185 | 300g (150g x 2) | CC4-D-185185 | HCD |
| 240 | 240 | 500g (250g x 2) | CC4-D-240240 | HCD |
| 300 | 300 | 600g (200g x 3) | CC4-D-300300 | HCD |
(Lưu ý: Với cáp lớn từ 185mm2 trở lên, cần sử dụng lượng thuốc lớn hoặc chia làm 2 liều, và dùng tay kẹp lớn loại D – HCD).
Bảng tra cho Khuôn hàn CR33 (Cáp – Cọc)
Áp dụng cho mối nối dây cáp băng qua đầu cọc tiếp địa
| Kích thước cọc (Rod) | Tiết diện cáp (mm2) | Lượng thuốc hàn (g) | Mã khuôn (Ref) | Tay kẹp |
| D16 (14.2mm) 5/8 inch |
50 | 150g | CR33-E-1650 | HCC |
| 70 | 150g | CR33-E-1670 | HCC | |
| 95 | 150g | CR33-E-1695 | HCC | |
| 120 | 200g | CR33-E-16120 | HCC | |
| 150 | 250g | CR33-E-16150 | HCC | |
| D18 (17.2mm) 3/4 inch |
70 | 150g | CR33-E-1870 | HCC |
| 95 | 200g | CR33-E-1895 | HCC | |
| 120 | 250g | CR33-E-18120 | HCC | |
| 150 | 300g (150g x 2) | CR33-E-18150 | HCC |
Giải thích mã khuôn:
- Ví dụ: CC4-C-12095 nghĩa là khuôn hàn chữ thập nối cáp 120mm2 với cáp 95mm2.
- Bạn cần cung cấp chính xác kích thước dây và cọc để chúng tôi tư vấn mã khuôn khớp 100%.
Hướng dẫn thi công hàn hóa nhiệt 4 ngả đúng kỹ thuật
Hàn 4 ngả khó hơn hàn nối thẳng hay hàn chữ T vì nhiệt lượng phân tán ra 4 hướng, đòi hỏi kỹ thuật viên phải thao tác chuẩn:
Làm sạch: Dùng bàn chải sắt đánh sạch bụi bẩn, oxit đồng ở 4 đầu dây và đầu cọc. Đây là bước quan trọng nhất.
Khò nóng: Khò nóng khuôn và dây/cọc để loại bỏ hơi nước (tránh rỗ khí mối hàn).
Lắp đặt: Đặt dây/cọc vào khuôn sao cho khít. Dùng tay kẹp siết chặt. Nếu dây nhỏ hơn lỗ khuôn, cần dùng miếng lót đồng hoặc đất sét chuyên dụng bịt kẽ hở để tránh xì thuốc hàn ra ngoài.
Đổ thuốc: Đặt miếng nhôm lót đáy -> Đổ thuốc hàn -> Đổ thuốc mồi lên trên và dẫn ra mép khuôn.
Kích lửa: Dùng súng mồi lửa. Phản ứng xảy ra trong vài giây.
Hoàn thiện: Chờ 1-2 phút cho mối hàn nguội bớt, mở khuôn và vệ sinh xỉ hàn.
Khuôn hàn hóa nhiệt chữ thập giá bao nhiêu?
Giá khuôn hàn phụ thuộc vào kích thước cáp. Báo giá tham khảo:
- Khuôn hàn 4 ngả cáp 50mm2 – 70mm2: [Liên hệ hotline 0978 600 005]
- Khuôn hàn 4 ngả cáp 95mm2 – 120mm2: [Liên hệ hotline 0978 600 005]
- Khuôn hàn đặc biệt (Cáp – Cọc): [Liên hệ hotline 0978 600 005]
🔥 HOT: Combo vật tư hàn hóa nhiệt giá thợ
Để hỗ trợ anh em thi công tối ưu chi phí, chúng tôi cung cấp các gói Combo bao gồm:
- Khuôn hàn 4 ngả (CC4 hoặc CR33).
- Tay kẹp khuôn tương ứng.
- Thuốc hàn đúng định mức (đảm bảo mối hàn bóng đẹp, tiết kiệm).
- Tặng kèm: Súng mồi lửa, bàn chải vệ sinh, miếng bịt khuôn.
Mua khuôn hàn 4 ngả ở đâu uy tín tại Hà Nội/TPHCM?
Việc tìm mua khuôn hàn không khó, nhưng tìm đơn vị am hiểu kỹ thuật để tư vấn đúng mã khuôn, đúng lượng thuốc thì không dễ. Rất nhiều trường hợp mua khuôn về nhưng rãnh khuôn quá rộng hoặc quá chật so với cáp, dẫn đến chảy nhôm hoặc không hàn được.
Tại CHỐNG SÉT VN, chúng tôi cam kết:
- Hàng sẵn kho: Đủ các size từ cáp M50 đến M240, cọc D14.2 đến D18.
- Tư vấn kỹ thuật 24/7: Hỗ trợ tính toán lượng thuốc hàn và chọn tay kẹp phù hợp.
- Giao hàng hỏa tốc: Giao ngay trong ngày tại nội thành Hà Nội & TP.HCM.
- Bảo hành: Bảo hành khuôn hàn lỗi do nhà sản xuất (nứt, vỡ khi chưa sử dụng).
Đừng để sự cố tiếp địa ảnh hưởng đến cả công trình. Hãy liên hệ ngay với chúng tôi để nhận bảng giá khuôn hàn 4 ngả tốt nhất hôm nay!
