Chống sét nhà xưởng chuyên nghiệp với hệ thống hiện đại toàn diện

Chống sét nhà xưởng là việc quan trọng hàng đầu, đảm bảo an toàn cho trang thiết bị, con người và các hoạt động được diễn ra liên tục.

Nhà xưởng là nơi có các hệ thống và trang thiết bị luôn luôn hoạt động không ngừng. Hơn nữa, đây cũng là chỗ có nhiều thành phẩm và nguyên vật liệu dễ cháy nổ như: hộp carton, gas, dầu, khí,… Những thiết bị và hệ thống này rất dễ bị hư hại bởi điện áp. Nguyên nhân bởi xung sét lan truyền từ viễn thông, đường dây điện và điều khiển do sét đánh. Chính vì lẽ đó, xây dựng hệ thống chống sét nhà xưởng là điều quan trọng hơn hết. Cùng tìm hiểu rõ nét hơn thông qua bài viết sau đây.

Tại sao cần chống sét nhà xưởng?

Như bạn đã biết, nhà xưởng là địa điểm có nhiều máy móc và thiết bị. Hơn nữa, với bối cảnh công nghiệp hóa và hiện đại hóa, đồ dùng điện tử càng ngày được dùng phổ biến.

Theo đó, những thiết bị như: cơ khí, điện lạnh, điện tử, điều khiển, công nghệ thông tin, tự động hóa. Tất cả đều rất nhạy bởi tác động từ dòng năng lượng sét, khiến cho chúng sẽ dễ bị hư hỏng bởi do xung sét quá điện áp, lan truyền từ dây dẫn điện hay dây dẫn tín hiệu. Không những thế, với sét đánh trực tiếp sẽ gây nên các tác động lớn đến phạm vi kết cấu của một công trình.

Bài viết liên quan:

• Cách phòng tránh sét đánh và tại sao cần chống sét lan truyền?

Bên cạnh đó, chi phí đầu tư cho nhà xưởng đi vào hoạt động không hề nhỏ. Vì thế, không có người chủ đầu tư nào mong muốn nhà xưởng xuất hiện những sự cố không đáng có. Nếu xảy ra trường hợp sét đánh có thể gây nên thiệt hại, hư hỏng và ảnh hưởng đến nhiều yếu tố khác nhau. Vì vậy, đây là lý do mà bạn nên xây dựng hệ thống chống sét nhà xưởng, để giảm thiểu tối đa nhất về những thiệt hại tài sản và nhân lực.

Hệ thống chống sét trực tiếp cho nhà xưởng

Tại sao nên chống sét trực tiếp cho nhà xưởng?

Nhiều người thường tự đặt ra câu hỏi rằng tại sao cần chống sét trực tiếp cho nhà xưởng? Việc làm này sẽ giúp bạn tránh được tác hại gây nên bởi dòng năng lượng từ sét đánh trực tiếp.

Theo đó, sét đánh trực tiếp hay còn được gọi là sét đánh thẳng là sự phóng điện một nhánh hoặc trực tiếp của dòng sét. Chúng thường đánh vào những vị trí cao như cột thu phát sóng viễn thông BTS, cột điện, cây cối cao, nhà cao tầng, ống khói,… Bởi những nơi cao do hiện tượng mũi nhọn làm cho những điện tích cảm ứng tụ lại lớn hơn. Tuy nhiên, có các trường hợp sét đánh vào những vị trí thấp hơn. Vì ở nơi đó có những đối tượng hoặc mặt đất dẫn điện tốt hơn.

Ngoài ra, chỗ bị dòng sét đánh làm cho không khí nung nóng lên, đến mức xuất hiện tình trạng làm chảy những tấm sắt có độ dày 4mm. Điều này sẽ rất nguy hiểm với các công trình sở hữu những vật liệu dễ gây cháy nổ, hay cả các công trình kiến trúc được thi công bê tông, gạch ngói. Hệ thống điện lực Việt Nam còn ghi nhận tình trạng sét đánh vào những đường dây cao áp, máy biến áp, nhà máy điện gây mất điện trên diện rộng.

Cấu tạo hệ thống chống sét trực tiếp

Để thiết kế một hệ thống chống sét nhà xưởng tránh được dòng năng lượng từ sét đánh trực tiếp, bạn phải đảm bảo được những thiết bị quan trọng tối thiểu. Các thiết bị bao gồm:

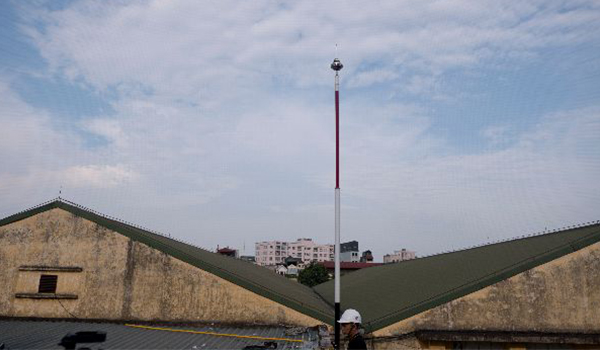

• Kim thu sét;
• Cáp thoát sét;
• Thiết bị đếm sét;
• Hộp kiểm tra điện trở tiếp đất;
• Hệ thống tiếp đất chống sét trực tiếp.

Dưới đây là danh sách vật tư, thiết bị kèm theo số lượng và xuất xứ giúp hỗ trợ hoàn tất công trình lắp đặt chống sét nhà xưởng tiêu chuẩn mà bạn nên tham khảo.

STT	Tên vật tư – thiết bị	Số lượng	Xuất Xứ
1	Kim thu sét Bakiral ALFAS ESE 60SM bán kính bảo vệ 107m kèm theo C/O; C/Q.	01 bộ	Thổ Nhĩ Kỳ
2	Hóa chất giảm điện trở đất Gem GW của ISG Global	05 bao	Việt Nam
3	Bộ trụ đỡ kim thu sét	01 bộ	Việt Nam
4	Bộ ghép nối Inox D48-D42 chiều cao 3-5m	01 bộ	Việt Nam
5	Dây thoát sét chất liệu đồng nguyên chất M50mm2	35m	Việt Nam
6	Ống nhựa PVC D20 luồn dây cáp thoát sét	35m	Việt Nam

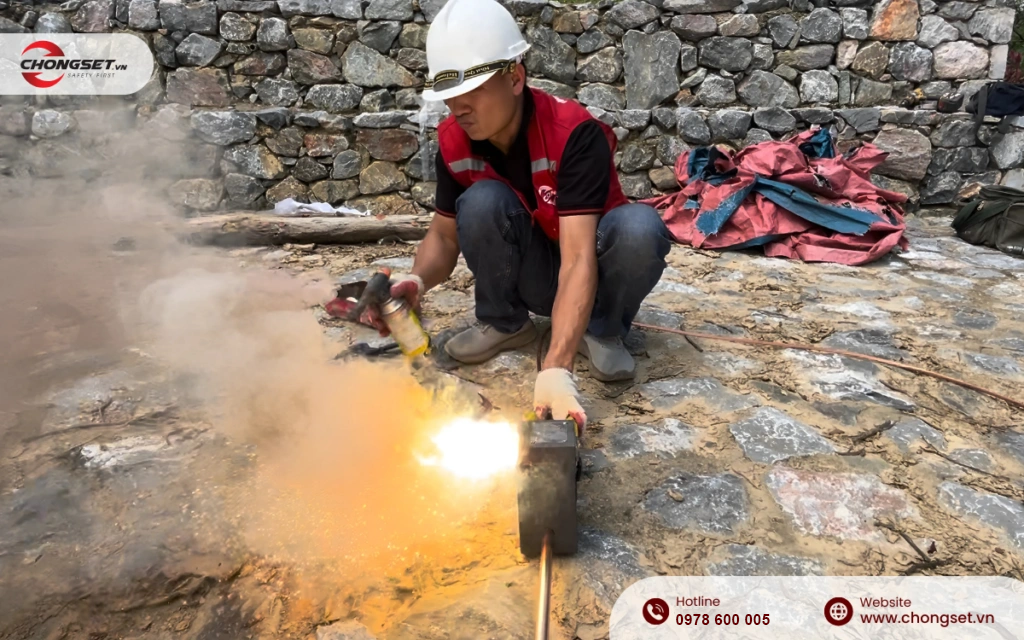

7	Mối hàn hóa nhiệt Goldweld	05 mối	Thái Lan
8	Cọc tiếp địa D16 dài 2.4m RR của hãng Ramratna Ấn Độ	05 cọc	Ấn Độ
9	Hộp kiểm tra điện trở tiếp địa Bakiral	01 hộp	Việt Nam
10	Vận chuyển tới công trình miền Bắc	01 bộ	Việt Nam
11	Đo kiểm tra điện trở tiếp đất thông qua đồng hồ chuyên dụng	01 lần	Nhật Bản
12	Các loại vật tư phụ (Bu lông, Đai định vị cáp thoát sét, vít nở,…)	01 bộ	Việt Nam
13	Khoan giếng chống sét tiếp địa (dành cho những vị trí không có bãi tiếp địa)	Tùy chọn
14	Nhân công lắp đặt	01 gói	Việt Nam

Các bước thi công hệ thống chống sét trực tiếp cho nhà xưởng

Chống sét nhà xưởng chính là một trong những biện pháp bảo vệ an toàn cho con người cũng như các công trình, hệ thống, nhà máy,… Để hỗ trợ bạn hoàn thiện hệ thống chống sét tiếp địa tiêu chuẩn hiện nay, chúng ta cần tuân thủ 5 bước chính:

• Bước 1: Lắp đặt hệ thống tiếp địa;
• Bước 2: Đổ hóa chất giảm điện trở;
• Bước 3: Tiến hành đo điện trở tiếp địa bằng đồng hồ chuyên dụng;
• Bước 4: Đi dây thoát sét;

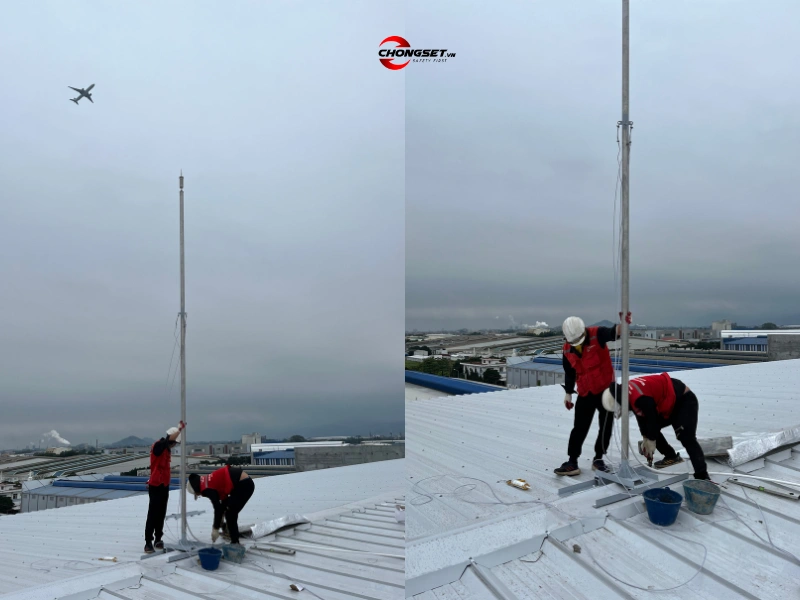

• Bước 5: Dựng cột chống đỡ kim thu sét.

Hệ thống chống sét lan truyền cho nhà xưởng

Tại sao cần chống sét lan truyền cho nhà xưởng?

Dòng năng lượng từ sét lan truyền sẽ bao gồm 2 thành phần chính là: cảm ứng tĩnh điện và cảm ứng điện từ. Để biết được cả hai loại trên gây nên những phản ứng gì và tác hại như thế nào, mời bạn xem phân tích chi tiết.

Về cảm ứng tĩnh điện:

Nếu các công trình nối đất không tốt, khi đám mây dông có điện tích xuất hiện, chúng sẽ tạo cảm ứng điện tích trái dấu với phần trên cao của công trình. Hơn nữa, hiện tượng sét đánh gần công trình không những khiến điện tích ở trên mất đi không kịp mà còn tồn tại thêm một thời gian nữa. Điều này làm cho điện thế cao hơn mặt đất.

Loại điện thế này có thể xuất hiện ngay trong nhà hoặc theo đường dây mạng, ống kim loại, dây điện truyền vào bên trong. Từ đó, hình thành nên các tia lửa điện gây nên cháy nổ nguy hiểm đến tính mạng con người.

Về hiện tượng cảm ứng điện từ:

Nếu sét đánh vào những dây dẫn sét gần công trình hay có trên công trình sẽ tạo ra một từ trường biến đổi rất mạnh xung quanh dây dẫn của dòng năng lượng sét. Từ trường này sẽ làm xuất hiện một sức điện động cảm ứng trên các mạch vòng kín, gây phóng điện thành tia lửa chập cháy rất nguy hiểm.

Cấu tạo hệ thống chống sét lan truyền

Hệ thống chống sét nhà xưởng lan truyền thường có các thiết bị như sau:

• Thiết bị chống sét lan truyền cho đường nguồn: thiết bị cắt sét 1 pha và 3 pha, thiết bị cắt lọc sét 1 pha và 3 pha;
• Thiết bị chống sét lan truyền cho đường tín hiệu, viễn thông;
• Cáp thoát sét;
• Thiết bị để đếm sét;
• Hộp kiểm tra điện trở tiếp đất.

Bài viết có chủ đề liên quan:

• Hướng dẫn cách lắp đặt hệ thống chống sét lan truyền

Nhằm đảm bảo sự an toàn và thi công lắp đặt chuẩn xác hệ thống chống sét lan truyền cho nhà xưởng, bạn nên tham khảo danh sách các vật tư, thiết bị đầy đủ ngay dưới đây.

Danh sách vật tư chống sét

STT	Tên vật tư – thiết bị	Số lượng	Xuất xứ
1	Thiết bị chống sét lan truyền 1 pha LN230V, Imax 40kA	01 bộ	Đức
2	Thiết bị chống sét lan truyền 3 pha LN230VAC Imax 120kA	01 bộ	Đức
3	Hóa chất giảm điện trở đất Gem GW – ISG Global	05 bao	Việt Nam
4	Tủ lắp đặt thiết bị	01 bộ	Việt Nam
5	Dây thoát sét chất liệu đồng nguyên chất M16mm2	15m	Việt Nam
6	Dây thoát sét chất liệu đồng nguyên chất M50mm2	15m	Việt Nam
7	Mối hàn hóa nhiệt Goldweld (bao gồm thuốc hàn hóa nhiệt và khuôn hàn hóa nhiệt)	05 mối	Thái Lan
8	Cọc tiếp địa D16 chiều dài 2.4m RR từ thương hiệu Ramratna	05 cọc	Ấn Độ
9	Hộp kiểm tra điện trở tiếp địa Bakiral	01 hộp	Việt Nam
10	Vận chuyển	01 bộ	Việt Nam
11	Đo kiểm tra điện trở tiếp địa thông qua đồng hồ chuyên dụng	01 lần	Việt Nam
12	Vật tư phụ	01 bộ	Việt Nam
13	Nhân công lắp đặt	01 gói	Việt Nam
14	Khoan giếng chống sét tiếp địa (dành cho những vị trí không có bãi tiếp địa)	Tùy chọn

Các bước thi công hệ thống chống sét lan truyền cho nhà xưởng

Thiết kế hệ thống chống sét nhà xưởng theo tiêu chuẩn an toàn kỹ thuật, được tiến hành theo các bước như sau:

• Bước 1: Định vị địa điểm đóng cọc tiếp địa;
• Bước 2: Kiểm tra tính chất của đất rồi mới thực hiện đóng cọc hoặc khoan giếng;
• Bước 3: Sử dụng máy kiểm tra đo điện trở;
• Bước 4: Lắp đặt dây cáp chất liệu đồng để có thể dẫn sét và hộp nối trung gian;
• Bước 5: Thi công chân trụ đỡ kim thu sét;
• Bước 6: Kết nối dây dẫn năng lượng sét với bộ kim thu sét, có thể lắp đặt thêm bộ đếm sét nếu có;
• Bước 7: Sử dụng đồng hồ để đo thông mạch của dây dẫn sét, đảm bảo được tính dẫn sét tốt nhất.

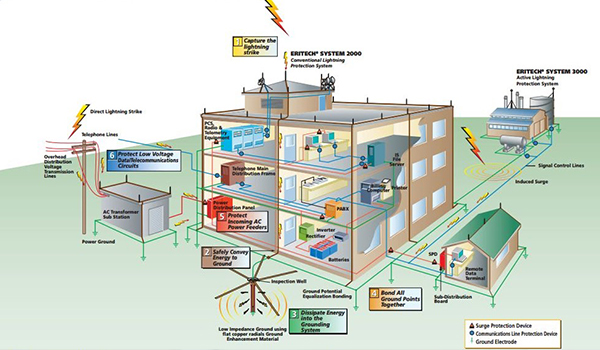

Giải pháp chống sét toàn diện sáu điểm

Do tính chất nguy hiểm của dòng năng lượng sét, giải pháp chống sét nhà xưởng toàn diện 6 điểm sẽ giúp bảo vệ sự an toàn cao nhất. Hệ thống giúp công trình tránh được sét đánh hư hỏng, đảm bảo sự an toàn cho tính mạng con người. Hơn nữa, đây là một giải pháp chống sét tiêu chuẩn được công nhận trên toàn lãnh thổ Việt Nam và thế giới.

• Thu bắt dòng năng lượng sét tại địa điểm đã được định trước;
• Dẫn sét đảm bảo an toàn với cáp thoát sét chống hiện tượng nhiễu;
• Tản nhanh dòng năng lượng sét vào bên trong hệ thống tiếp địa có tổng trở thấp;
• Đẳng thế những hệ thống tiếp đất;
• Chống sét lan truyền theo đường tín hiệu;
• Chống sét nhà xưởng lan truyền theo đường cấp nguồn.

Ngoài ra, thiết bị chống sét nhà xưởng toàn diện 6 điểm sử dụng trong dữ liệu, mạch tín hiệu, bộ điều khiển. Đây là cơ sở giúp hệ thống hoạt động hữu hiệu và không làm ảnh hưởng xấu khi mạch hoạt động.

Tổng kết

Nhìn chung, trong thời đại công nghiệp hóa như ngày nay, việc chú trọng đầu tư những nhà xưởng cơ cấu lớn có các trang thiết bị tối tân và chi phí cao đã trở nên thông dụng. Vì lẽ đó, việc thi công hệ thống chống sét nhà xưởng là điều cấp thiết và quan trọng, đảm bảo sự an toàn cao nhất cho con người và công trình nhà xưởng.
