Lắp đặt cột chống sét cho chung cư: Giải pháp an toàn cần có

Đối với chung cư, hệ thống chống sét là hạng mục bắt buộc để đảm bảo an toàn cho cư dân và bảo vệ toàn bộ hạ tầng kỹ thuật. Bài viết này CHỐNG SÉT VN sẽ giúp bạn hiểu rõ cột chống sét cho chung cư, tiêu chuẩn lắp đặt, quy trình thi công và chi phí, từ đó lựa chọn được giải pháp an toàn và phù hợp nhất.

1. Vì sao chung cư cần lắp đặt cột chống sét?

Chung cư là công trình cao tầng, nằm ở khu vực tập trung dân cư đông đúc. Với chiều cao lớn và kết cấu thép, bê tông, chung cư thường trở thành điểm “hút” sét tự nhiên. Ở Việt Nam, mật độ sét trung bình khoảng 20 tia/km²/năm, cao hơn nhiều so với các nước ôn đới. Điều này khiến nguy cơ sét đánh vào các tòa nhà cao tầng là rất lớn.

Nếu không lắp đặt hệ thống cột chống sét, chung cư có thể đối mặt với nhiều rủi ro:

• Nguy hiểm tính mạng cư dân: Sét đánh trực tiếp hoặc gián tiếp có thể gây thương vong.
• Thiệt hại tài sản: Hệ thống điện, thang máy, PCCC, camera, thiết bị gia dụng có thể cháy nổ.
• Gián đoạn vận hành: Sự cố do sét gây ra thường làm tê liệt cả hệ thống điện và tiện ích của tòa nhà.

Vì vậy, lắp đặt cột chống sét không chỉ là biện pháp kỹ thuật mà còn là yêu cầu bắt buộc để bảo vệ an toàn và đảm bảo vận hành ổn định cho toàn bộ cư dân.

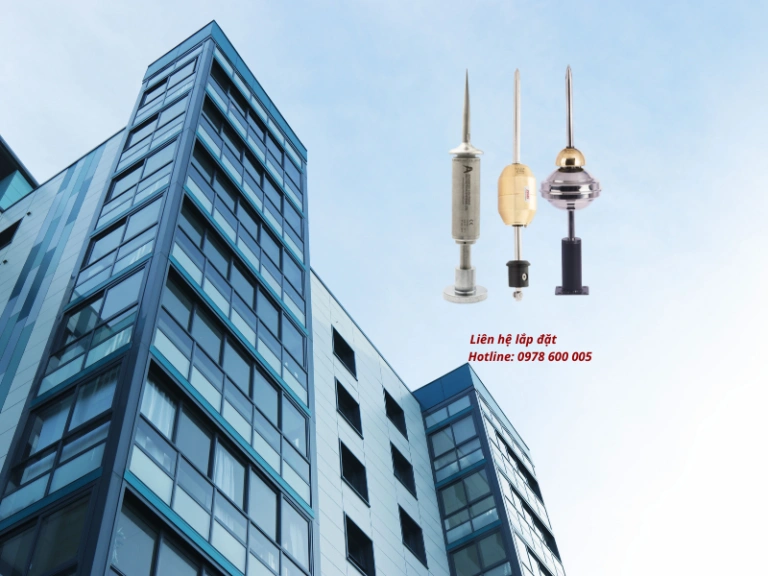

2. Cột chống sét cho chung cư là gì?

Cột chống sét (hay còn gọi là kim thu sét) là thiết bị kim loại đặt trên mái tòa nhà, có nhiệm vụ thu sét và dẫn dòng sét xuống đất thông qua dây thoát sét và hệ thống tiếp địa. Với công trình cao tầng như chung cư, cột chống sét đóng vai trò lớp bảo vệ đầu tiên chống lại nguy cơ sét đánh trực tiếp.

Có hai loại cột chống sét phổ biến:

2.1 Cột chống sét truyền thống (Franklin rod, lưới thu sét):

• Sử dụng kim nhọn hoặc lưới thép trên mái.
• Bảo vệ theo nguyên tắc góc bảo vệ hoặc quả cầu lăn.
• Chi phí thấp nhưng cần nhiều kim/lưới khi tòa nhà có diện tích lớn.

2.2 Cột chống sét chủ động (ESE – Early Streamer Emission):

• Có khả năng phát tia tiên đạo, tăng phạm vi bảo vệ.
• Bán kính bảo vệ rộng ( tùy model).
• Thường dùng cho chung cư, tòa nhà cao tầng vì giảm số lượng cột cần lắp.

Như vậy, tùy theo quy mô và thiết kế của chung cư, kỹ sư sẽ lựa chọn loại cột phù hợp để vừa đảm bảo an toàn vừa tối ưu chi phí thi công.

Kim thu sét công nghệ hiện đại Bakiral

3. Tiêu chuẩn lắp đặt cột chống sét cho chung cư

Để hệ thống chống sét hoạt động hiệu quả, việc lắp đặt phải tuân theo các tiêu chuẩn kỹ thuật. Các bộ tiêu chuẩn thường áp dụng:

• TCVN 9385:2012 – Chống sét cho công trình xây dựng.
• IEC 62305 – Tiêu chuẩn quốc tế về chống sét.
• NFC 17-102 (Pháp) – Dành cho kim thu sét chủ động (ESE).

Một số yêu cầu kỹ thuật quan trọng:

• Chiều cao cột chống sét: Cột phải cao hơn ít nhất 2 m so với điểm cao nhất cần bảo vệ.
• Bán kính bảo vệ: Tính theo cấp bảo vệ (LPS I–IV). Ví dụ LPS III có bán kính quả cầu lăn 45 m.
• Khoảng cách an toàn (separation distance): Dây thoát sét phải cách hệ thống điện, nước, viễn thông ít nhất 0,5 m để tránh phóng điện.
• Tiếp địa: Điện trở nối đất phải ≤ 10 Ω (theo TCVN). Trong đất có điện trở suất cao, cần dùng hóa chất giảm điện trở hoặc tăng số lượng cọc đồng mạ.
• Dây thoát sét: Phải đi theo đường ngắn nhất xuống đất, không uốn gấp khúc < 90°.
• Vật liệu tiếp địa: Dùng cọc thép mạ đồng, đồng nguyên chất hoặc thép không gỉ; không sử dụng thép gai, thép xây dựng.

Sau khi lắp đặt, hệ thống phải được đo kiểm điện trở đất, kiểm tra mối hàn/kẹp và bàn giao hồ sơ kỹ thuật đầy đủ. Việc bảo trì định kỳ 1 lần/năm là cần thiết để đảm bảo hệ thống hoạt động lâu dài.

4. Quy trình lắp đặt cột chống sét cho chung cư

Để hệ thống chống sét cho chung cư hoạt động ổn định và đạt tiêu chuẩn, việc thi công phải theo đúng quy trình. Dưới đây là các bước cơ bản khi lắp đặt cột chống sét:

Bước 1: Thi công bãi tiếp địa

• Đào hố hoặc rãnh để đặt cọc tiếp địa, chiều sâu từ 0,8 – 1,2 m tính từ đỉnh cọc xuống mặt đất.
• Đóng cọc thép mạ đồng hoặc đồng nguyên chất (dài 1,5 – 2,4 m, đường kính ≥ 16 mm).
• Các cọc được bố trí thành mạch vòng quanh công trình, khoảng cách giữa các cọc ≤ 20 m.
• Liên kết cọc bằng thép dẹt hoặc cáp đồng trần, đảm bảo mối nối chắc chắn.

Bước 2: Gia công cột chống sét

Gia công cột bằng thép mạ kẽm nhúng nóng, inox hoặc thép bọc sơn tĩnh điện để chống ăn mòn. Chiều cao cột thường 3 – 6 m, tùy thuộc vào chiều cao tòa nhà và vùng cần bảo vệ. Phần chân cột được hàn bích hoặc làm khớp nối để dễ dàng cố định trên mái.

Bước 3: Lắp kim dựng cột

• Lắp đặt kim thu sét (loại Franklin hoặc ESE).
• Kim thu sét phải cao hơn điểm cao nhất của chung cư ít nhất 2 m.
• Cột được cố định trên mái bằng giá đỡ, bulông nở hoặc bệ bê tông.
• Kiểm tra độ thẳng đứng, chắc chắn của cột để tránh rung lắc khi có gió mạnh.

Bước 4: Đi dây thoát sét

• Dùng cáp đồng trần hoặc cáp đồng bọc PVC, tiết diện ≥ 50 mm².
• Dây được đi theo đường ngắn nhất từ cột xuống đất, hạn chế uốn cong, tuyệt đối không gấp khúc < 90°.
• Khoảng cách an toàn với hệ thống điện, viễn thông, ống nước ≥ 0,5 m để tránh phóng điện.
• Nên bố trí từ 2 – 4 dây thoát sét quanh tòa nhà để phân tán dòng điện sét.

Bước 5: Lắp hộp kiểm tra điện trở

• Lắp hộp kiểm tra tại vị trí thuận tiện gần chân dây thoát sét.
• Hộp được nối trung gian giữa dây thoát và cọc tiếp địa.
• Tác dụng: thuận tiện cho việc đo điện trở đất định kỳ mà không phải tháo dỡ toàn bộ hệ thống.

Bước 6: Hàn hóa nhiệt nối cọc tiếp địa

• Sử dụng khuôn hàn Graphite và thuốc hàn chuyên dụng để hàn dây đồng – cọc tiếp địa.
• Hàn hóa nhiệt tạo mối nối đồng nhất, chịu dòng sét lớn, bền vĩnh cửu hơn so với kẹp cơ khí.
• Sau khi hàn xong, phủ lớp chống gỉ, chống ăn mòn (nhựa đường, sơn cách điện…).
• Kiểm tra lại toàn bộ mối nối trước khi nghiệm thu.

Hoàn tất 6 bước trên, hệ thống cột chống sét của chung cư cần được đo kiểm điện trở đất và nghiệm thu kỹ thuật. Sau đó bàn giao kèm sơ đồ bố trí, biên bản đo kiểm để phục vụ công tác quản lý và bảo trì.

5. Chi phí lắp đặt cột chống sét cho chung cư

Khi tìm hiểu hệ thống chống sét, điều khách hàng quan tâm nhất chính là giá cả. Hiện nay, chi phí thi công thường dao động từ 15 – 20 triệu đồng trở lên.

So với phương pháp chống sét truyền thống, hệ thống hiện đại (kim thu sét chủ động, SPD nhập khẩu) có mức đầu tư cao hơn. Tuy nhiên, đổi lại là độ an toàn lâu dài, tuổi thọ bền và phạm vi bảo vệ rộng.

Ngoài ra, bảng giá thi công còn phụ thuộc vào nhiều yếu tố: loại công trình, địa hình thi công, đơn vị thực hiện và vật tư thiết bị sử dụng.

Bảng giá tham khảo tại Chongset.vn

STT	Sản phẩm / Quy cách	Xuất xứ	ĐVT
1	Kim thu sét ALPS – bán kính bảo vệ 107m, chuẩn NFC 17-102:2011, công nghệ ESE, inox chống gỉ, tuổi thọ >50 năm	Vương Quốc Anh	Chiếc
2	Khớp nối cách điện	Việt Nam	Chiếc
3	Chân trụ đỡ 3m sắt mạ kẽm, mặt bích 300x300x5, gân tăng cứng (STU gia công)	Việt Nam	Cột
4	Bộ giằng néo cáp lụa D6, xiết cáp, tăng đơ	Việt Nam	Bộ
5	Dây cáp thoát sét đồng CU/PVC 50mm²	Việt Nam	Mét
6	Cọc tiếp địa GOLDWELD D16 dài 2,4m	Việt Nam	Cái
7	Kẹp định vị cáp thoát sét vào tường	Việt Nam	Chiếc
8	Hóa chất giảm trở GEM GW (bao 11,36kg)	Việt Nam	Bao
9	Thuốc hàn hóa nhiệt GOLDWELD cho cọc tiếp địa & dây đồng	Việt Nam	Mối
10	Kẹp định vị cáp thoát sét và trụ đỡ	Việt Nam	Chiếc
11	Hộp kiểm tra tiếp địa 210x160x100 kèm thanh đồng to	Việt Nam	Bộ
12	Ống điện D20 (bao gồm nối ống và đai)	Việt Nam	Mét
13	Phụ kiện lắp đặt (đầu cốt, bulông, ốc vít, đầu côn trụ)	Việt Nam	Gói



Lưu ý: Mỗi công trình sẽ cần lựa chọn thiết bị và vật tư khác nhau để đảm bảo hiệu quả tối ưu.

Để được tư vấn giải pháp tối ưu và nhận báo giá chi tiết, vui lòng liên hệ CHỐNG SÉT VN – 0973 012 704 (Anh Cường, Trưởng bộ phận kỹ thuật).

6. Lợi ích khi lắp đặt cột chống sét cho chung cư

• An toàn cho cư dân: giảm thiểu nguy cơ tai nạn khi có giông sét.
• Bảo vệ hệ thống kỹ thuật: tránh cháy hỏng thang máy, hệ thống điện, PCCC, camera, internet.
• Giảm thiệt hại kinh tế: hạn chế mất điện, ngừng hoạt động, chi phí sửa chữa.
• Tuân thủ pháp luật: TCVN 9385:2012 quy định công trình cao tầng phải có hệ thống chống sét.

• Tăng giá trị tòa nhà: chung cư có hệ thống chống sét đạt chuẩn dễ bán, dễ cho thuê, nâng uy tín chủ đầu tư.

7. Một số lưu ý quan trọng

• Với công trình cao trên 60 m, cần bố trí hệ thống chống sét để bảo vệ tối thiểu 20% phần chiều cao trên cùng. Riêng các hạng mục cao hơn 120 m bắt buộc phải được trang bị đầy đủ thiết bị chống sét.
• Khoảng cách hợp lý giữa các kim thu sét là khoảng 20 m/kim, để vùng bảo vệ được phủ kín.
• Tòa nhà nên có tối thiểu 4 dây thoát sét, phân bố đều theo 4 mặt để dòng sét được phân tán an toàn.
• Các dây thoát sét cần được liên kết với nhau sau mỗi 20 m để giảm hiện tượng cảm ứng điện từ.
• Dây dẫn phải đi theo đường thẳng, hạn chế uốn cong, tuyệt đối tránh gập góc 90° vì dễ gây phát nhiệt và phóng ngược.
• Trong khu vực đất có điện trở suất cao, đất khô cứng hoặc nhiều sỏi đá, nên sử dụng hóa chất giảm điện trở (GEM) để hạ điện trở đất.
• SPD phải kết hợp cùng CB/MCB bảo vệ để ngăn cháy nổ khi có sự cố quá dòng.
• Chỉ sử dụng kim thu sét có chứng nhận, tuân thủ tiêu chuẩn NFC 17-102:2011 hoặc TCVN 9385:2012; tránh dùng sản phẩm trôi nổi, không rõ nguồn gốc.

8. Đơn vị thi công lắp đặt cột chống sét cho chung cư uy tín

Với nhiều năm kinh nghiệm trong lĩnh vực chống sét – tiếp địa, Chống sét VN là địa chỉ tin cậy cho các dự án chung cư, nhà máy, kho xưởng:

• Tư vấn – thiết kế – thi công trọn gói hệ thống chống sét đạt chuẩn TCVN và IEC.
• Sản phẩm chính hãng: kim thu sét ALPS, Bakiral, Zeus; SPD Otowa, cọc tiếp địa GOLDWELD, GEM GW, khuôn hàn hóa nhiệt GOLDWELD.
• Đội ngũ kỹ sư chuyên môn cao, nhiều công trình thực tế.
• Đo kiểm điện trở đất, bàn giao hồ sơ kỹ thuật đầy đủ.
• Dịch vụ bảo trì định kỳ, hỗ trợ xử lý sự cố nhanh chóng.

9. FAQ – Câu hỏi thường gặp

Điện trở đất chống sét bao nhiêu là đạt chuẩn?
Theo TCVN 9385:2012, điện trở nối đất cho hệ thống chống sét phải ≤ 10 Ω. Thực tế nên càng thấp càng tốt để giảm nguy cơ phóng điện ngược và đảm bảo an toàn cho cư dân.

Cột chống sét cao bao nhiêu thì đủ cho chung cư?
Cột/kim thu sét phải cao hơn điểm cao nhất của tòa nhà ít nhất 2m. Bán kính bảo vệ phụ thuộc loại cột và cấp bảo vệ. Với chung cư cao tầng, thường dùng cột cao từ 3 – 6m kết hợp nhiều dây thoát sét.

Lắp đặt cột chống sét có cần xin phép cơ quan chức năng không?
Thông thường, hệ thống chống sét được thiết kế và thi công kèm trong hồ sơ xây dựng chung cư. Nếu bổ sung hoặc cải tạo sau khi tòa nhà đã đưa vào sử dụng, bạn nên báo cáo cho ban quản lý tòa nhà và có thể cần đơn vị tư vấn chuyên môn xác nhận để đảm bảo đúng chuẩn.
