5 mẫu hộp kiểm tra tiếp địa bền, dễ lắp đặt, giá tốt

Nhiều chủ công trình chỉ nhận ra tầm quan trọng của hộp kiểm tra tiếp địa khi cần đo điện trở đất mà không biết bắt đầu từ đâu. Thực tế, chọn đúng loại hộp ngay từ đầu sẽ giúp bạn yên tâm trong suốt quá trình vận hành. Dưới đây là 5 mẫu hộp được đánh giá cao về độ bền, tiện lợi và giá thành hợp lý.

Hộp kiểm tra tiếp địa là gì?

Hộp kiểm tra tiếp địa (còn gọi là hộp kiểm tra điện trở đất) là thiết bị trung gian được lắp đặt tại vị trí nối đất của hệ thống chống sét hoặc hệ thống tiếp địa an toàn điện. Hộp này cho phép người sử dụng kiểm tra, đo đạc và bảo trì điện trở nối đất một cách thuận tiện, nhanh chóng mà không cần đào bới hay tháo dỡ kết cấu công trình.

Thông thường, hộp được đặt âm sàn hoặc nổi trên mặt đất, bên trong chứa các thanh nối đồng, ốc siết và đầu nối giúp kết nối giữa dây tiếp địa và thiết bị đo. Vỏ hộp thường làm từ vật liệu bền bỉ như nhựa kỹ thuật ABS, inox, nhôm đúc hoặc tôn sơn tĩnh điện, đảm bảo chịu được va đập, thời tiết và ăn mòn ngoài trời.

Tại sao nên lắp hộp kiểm tra điện trở đất?

Lắp hộp kiểm tra tiếp địa không chỉ mang tính kỹ thuật mà còn là giải pháp thiết thực để bảo trì, kiểm tra hệ thống tiếp địa an toàn và hiệu quả. Dưới đây là những lý do nên lắp đặt:

• Dễ dàng đo điện trở đất định kỳ: Hộp kiểm tra giúp việc kết nối thiết bị đo điện trở trở nên nhanh chóng, không cần đào bới hoặc tháo gỡ hệ thống.
• Bảo vệ điểm nối đất khỏi ảnh hưởng môi trường: Hộp có nắp đậy kín, giúp chống nước, bụi, côn trùng và hạn chế sự ăn mòn tại điểm tiếp xúc giữa dây và cọc tiếp địa.
• Tăng tuổi thọ hệ thống tiếp địa: Giữ cho các mối nối luôn khô ráo, sạch sẽ sẽ giúp hệ thống hoạt động ổn định lâu dài.
• Tiết kiệm chi phí kiểm tra và bảo trì: Khi cần kiểm tra hệ thống chống sét hoặc hệ thống tiếp địa của máy móc, việc có sẵn hộp giúp tiết kiệm đáng kể thời gian và công sức cho kỹ thuật viên.
• Đáp ứng yêu cầu kỹ thuật và tiêu chuẩn an toàn điện: Nhiều công trình dân dụng và công nghiệp hiện nay đều yêu cầu phải có hộp kiểm tra điện trở đất trong hồ sơ nghiệm thu.

5 mẫu hộp kiểm tra tiếp địa bền, dễ lắp, giá tốt

Dưới đây là 5 mẫu phổ biến và được tin dùng hiện nay:

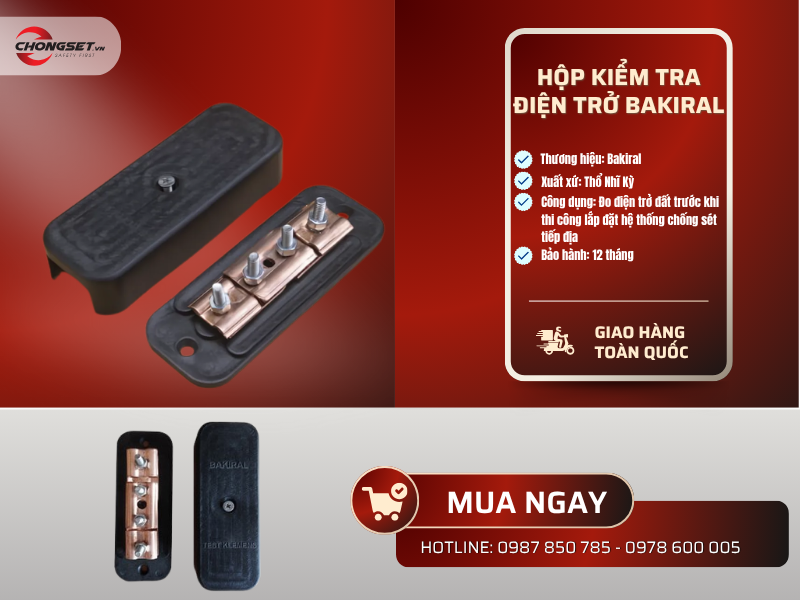

Hộp kiểm tra tiếp địa Bakiral

Bakiral là thương hiệu đến từ Thổ Nhĩ Kỳ nổi bật với thiết kế nắp gang chịu lực và độ bền cao trong môi trường ngoài trời. Sản phẩm có kích thước tiêu chuẩn, dễ thi công và bảo trì. Thích hợp sử dụng cho biệt thự, nhà máy, tòa nhà cao tầng.

>> Tải ngay Catalogue: CATALOGUE BAKIRAL THỔ NHĨ KỲ

Hộp kiểm tra điện trở ALPS

Được sản xuất từ vật liệu nhựa ABS chịu lực với thiết kế gọn nhẹ, có khóa chống mở tự ý. Khả năng chống thấm và chịu va đập tốt giúp sản phẩm phù hợp với các công trình ngoài trời hoặc khu vực thường xuyên tiếp xúc nước mưa.

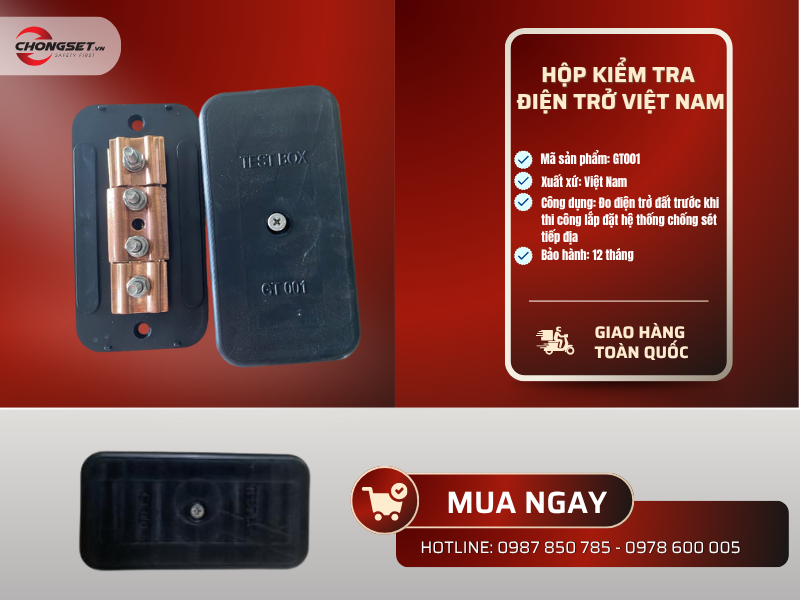

Hộp kiểm tra điện trở GT001 Việt Nam

Đây là mẫu hộp nội địa được nhiều đơn vị thi công lựa chọn nhờ mức giá hợp lý, chất lượng ổn định. Hộp có thể kết hợp cùng thanh đồng, dây cáp tiếp địa để tạo thành hệ thống đo điện trở đất hoàn chỉnh.

Tủ kiểm tra tôn sơn tĩnh điện

Phù hợp với các công trình công nghiệp hoặc nhà xưởng lớn. Tủ kiểm tra được thiết kế với lớp vỏ tôn dày sơn tĩnh điện có khóa bảo vệ, dễ kết nối thiết bị đo và chống chịu ăn mòn tốt trong môi trường khắc nghiệt.

Hộp kiểm tra điện trở đất bằng inox

Sản phẩm có thiết kế chắc chắn, sang trọng, chống rỉ sét hoàn toàn. Được lựa chọn trong các dự án yêu cầu độ bền cao như trạm điện, bệnh viện, trung tâm dữ liệu. Tuy giá thành cao hơn hộp nhựa nhưng tuổi thọ lâu dài và ít phải thay thế.

Cách sử dụng hộp kiểm tra để đo điện trở tiếp đất

Sử dụng hộp kiểm tra điện trở đất cùng đồng hồ đo điện trở đất chuyên dụng, bạn có thể thực hiện theo các bước sau:

Bước 1: Kiểm tra nguồn PIN của thiết bị
Trước khi bắt đầu, hãy xoay công tắc của máy đo điện trở VICI 4105A về vị trí “BATT. CHECK” và nhấn giữ nút “PRESS TO TEST”. Nếu kim đồng hồ nằm trong vùng “BATT. GOOD”, bạn có thể tiếp tục làm việc. Trường hợp kim báo thấp hơn, hãy thay pin mới để đảm bảo độ chính xác khi đo.

Bước 2: Cắm cọc bổ trợ và đấu dây đo
Đặt hai cọc phụ cách điểm đo lần lượt từ 5–10 m và thêm 5–10 m nữa cho cọc thứ hai. Sau đó tiến hành đấu dây:

• Dây xanh lá (5 m) nối trực tiếp vào điểm tiếp địa cần kiểm tra.
• Dây vàng (10 m) nối với cọc phụ thứ nhất.
  Dây đỏ (20 m) nối với cọc phụ thứ hai.
  Hãy đảm bảo các cọc đã được cắm chắc trước khi đấu dây để tránh sai số.

Bước 3: Đo điện áp đất
Chuyển công tắc về vị trí “Earth Voltage” và nhấn nút kiểm tra. Điện áp đất phải nhỏ hơn 10V để đảm bảo phép đo chính xác. Nếu vượt quá, cần kiểm tra lại hệ thống trước khi tiếp tục.

Bước 4: Tiến hành đo điện trở tiếp đất
Chuyển công tắc sang thang đo x100Ω. Nếu đèn “OK” không sáng (điện trở > 1200Ω), hãy kiểm tra lại đấu nối.
Khi kim đồng hồ gần như ở vạch 0, hãy chuyển sang thang đo x10Ω hoặc x1Ω để đọc kết quả rõ ràng hơn.

Bước 5: Đọc và đánh giá kết quả
Kết quả điện trở được so sánh với các tiêu chuẩn kỹ thuật, ví dụ:

• R ≤ 0,5Ω cho lưới 110 kV có dòng chạm đất > 500A
• R ≤ 4Ω cho lưới trung áp ≤ 1000 kVA
• R ≤ 10Ω cho các cột điện thông thường

Việc đo và đánh giá điện trở đất nên thực hiện định kỳ để đảm bảo hệ thống tiếp địa luôn hoạt động ổn định, bảo vệ công trình an toàn trước các sự cố điện.

>>> Tham khảo sản phẩm thường được mua kèm: Đồng hồ đo điện trở đất được nhiều người tin dùng nhất

Cách chọn hộp kiểm tra tiếp địa phù hợp

Để chọn được hộp kiểm tra điện trở đất phù hợp, bạn cần cân nhắc một số yếu tố quan trọng sau:

Vật liệu hộp:

• Nhựa composite: Nhẹ, chống ăn mòn tốt, dễ lắp đặt, phù hợp với đa số môi trường.
• Thép sơn tĩnh điện: Bền chắc, chịu va đập tốt, thường được dùng trong công trình công nghiệp.
• Inox: Chống gỉ sét, phù hợp với môi trường ẩm ướt, gần biển hoặc khu vực ăn mòn cao.
• Bê tông: Chịu tải trọng lớn, thích hợp lắp ở khu vực có xe cộ qua lại.

Vị trí lắp đặt:

• Hộp đặt nổi: Lắp trên tường hoặc cột, thuận tiện cho việc kiểm tra và bảo trì.
• Hộp đặt âm tường: Tối ưu không gian, tăng tính thẩm mỹ cho công trình.

Kích thước:

• Chọn kích thước phù hợp với vị trí lắp đặt và số lượng dây tiếp địa.
• Một số kích thước phổ biến: 210×160×110 mm, 300×200×110 mm, 400×300×150 mm, 600×400×180 mm.

Tiêu chuẩn kỹ thuật:

• IEC 62561: Tiêu chuẩn quốc tế cho hệ thống chống sét và tiếp địa.
• TCVN 9385:2012: Tiêu chuẩn chống sét cho công trình xây dựng.
• TCVN 4756:1989: Tiêu chuẩn nối đất và nối không các thiết bị điện.

Lưu ý khi chọn hộp kiểm tra điện trở tiếp địa

• Ưu tiên sản phẩm từ nhà sản xuất uy tín, đảm bảo chất lượng và độ bền.
• Kiểm tra kỹ thông số về vật liệu, kích thước, khả năng chịu tải và tiêu chuẩn áp dụng trước khi mua.
• Lắp đặt theo hướng dẫn của nhà sản xuất và tiêu chuẩn kỹ thuật liên quan.

Mua hộp kiểm tra tiếp địa ở đâu uy tín?

Thay vì mất thời gian phân vân giữa hàng loạt nhà cung cấp không rõ chất lượng, nhiều kỹ sư và nhà thầu đã tin tưởng lựa chọn CHỐNG SÉT VN chuyên cung cấp thiết bị chống sét và vật tư tiếp địa đạt chuẩn kỹ thuật.

Tại CHỐNG SÉT VN, bạn có thể dễ dàng tìm thấy các loại hộp kiểm tra điện trở tiếp địa với đầy đủ kích thước phổ biến (300×300, 250×250, 200×200,…) cùng các chất liệu như nhựa ABS chịu lực, composite và inox. Tất cả sản phẩm đều có nguồn gốc rõ ràng, báo giá minh bạch, đi kèm chứng chỉ CO-CQ và tư vấn sử dụng theo đúng tiêu chuẩn công trình.

Ngoài ra, đội ngũ kỹ thuật tại CHỐNG SÉT VN luôn sẵn sàng tư vấn giải pháp phù hợp với từng loại công trình giúp bạn tiết kiệm chi phí mà vẫn đảm bảo chất lượng và khả năng thi công thực tế.

Nếu bạn đang cần mua hộp kiểm tra điện trở tiếp địa chính hãng, giá tốt, giao hàng toàn quốc, đừng ngần ngại liên hệ CHỐNG SÉT VN để được hỗ trợ nhanh chóng!

Kết luận

Một chiếc hộp kiểm tra tiếp địa chất lượng không chỉ giúp quá trình đo điện trở đất trở nên đơn giản hơn mà còn góp phần bảo vệ an toàn điện cho cả công trình. Với 5 mẫu hộp bền dễ lắp đặt và giá tốt được giới thiệu, bạn hoàn toàn có thể yên tâm lựa chọn sản phẩm phù hợp với nhu cầu sử dụng thực tế.
