Cọc Tiếp Địa Là Gì? Tiêu Chuẩn Kỹ Thuật & Quy Trình Thi Công Chống Sét Đạt Chuẩn

Cọc tiếp địa (hay điện cực đất) là "trái tim" của hệ thống chống sét, đảm nhiệm vai trò tiêu tán dòng năng lượng khổng lồ từ sét xuống lòng đất một cách an toàn.

Việc lắp đặt cọc tiếp địa sai kỹ thuật hoặc chọn sai vật liệu có thể biến hệ thống bảo vệ thành mối nguy hiểm tiềm ẩn.

Bài viết dưới đây sẽ phân tích chuyên sâu về đặc tính kỹ thuật, các tiêu chuẩn bắt buộc và kinh nghiệm thực tế để thi công bãi tiếp địa đạt chuẩn.

Cọc Tiếp Địa Là Gì? Vai Trò Trong Hệ Thống Chống Sét

Trong kỹ thuật điện và chống sét lan truyền, cọc tiếp địa (Grounding Rod) là một thanh kim loại được thiết kế đặc biệt để cắm sâu vào lòng đất.

Cấu tạo cơ bản thường bao gồm một đầu vót nhọn để dễ dàng xuyên qua các tầng địa chất và một đầu bằng để chịu lực đóng từ búa tạ hoặc máy đầm.

Trên đầu cọc có thể được tiện ren để phục vụ cho việc nối dài thông qua các khớp nối (coupler) khi cần tiếp cận các mạch nước ngầm nhằm giảm điện trở.

Vai trò cốt lõi: Khi có hiện tượng sét đánh hoặc rò rỉ điện, cọc tiếp địa đóng vai trò là con đường có điện trở thấp nhất, dẫn dụ và phân tán toàn bộ dòng xung sét cường độ cao xuống môi trường đất liền thổ.

Nếu không có bãi tiếp địa tốt, dòng điện sét có thể lan truyền ngược vào hệ thống điện lưới, phá hủy thiết bị điện tử và đe dọa trực tiếp đến tính mạng con người.

Phân Loại Cọc Tiếp Địa Phổ Biến & Tiêu Chí Lựa Chọn

Dưới góc độ kỹ thuật, việc chọn cọc tiếp địa phụ thuộc vào đặc tính thổ nhưỡng (điện trở suất của đất) và tuổi thọ yêu cầu của công trình.

1. Phân loại theo chất liệu chế tạo

Vật liệu quyết định trực tiếp đến khả năng dẫn điện và khả năng chống ăn mòn hóa học trong môi trường đất:

• Cọc đồng đặc nguyên chất (Đồng đỏ/Đồng vàng): Chất lượng cao nhất, khả năng dẫn truyền dòng sét xuất sắc (hàm lượng đồng 95-99%). Thường dùng cho các trạm viễn thông, trung tâm dữ liệu hoặc nơi có tính axit cao. Nhược điểm là chi phí cao và dễ bị uốn cong khi đóng vào đất cứng.

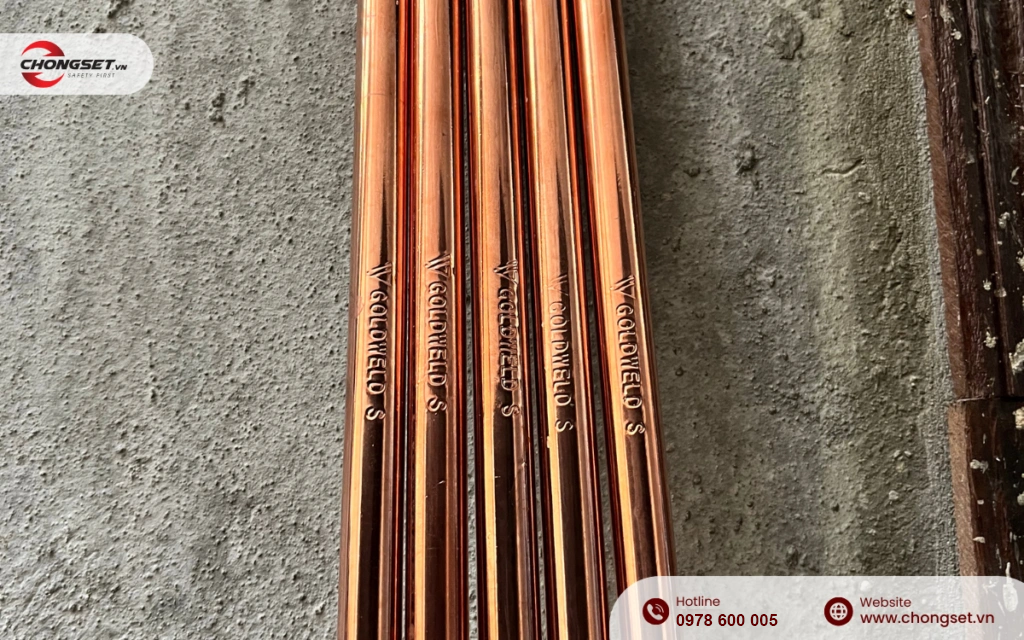

• Cọc thép mạ đồng (Phổ biến nhất): Sự kết hợp hoàn hảo giữa độ cứng cơ học của lõi thép (để dễ dàng đóng sâu) và khả năng dẫn điện/chống ăn mòn của lớp áo đồng bên ngoài. Các thương hiệu nổi tiếng thường liên kết điện hóa lớp đồng nguyên chất 99.95% vào lõi thép để tránh bong tróc.

• Cọc thép mạ kẽm nhúng nóng: Thường dùng cho các công trình công nghiệp lớn, kết cấu nối đất diện rộng. Chi phí rẻ nhưng tuổi thọ thấp hơn mạ đồng, dễ bị oxy hóa theo thời gian.

2. Phân loại theo hình dáng và kích thước

• Cọc thanh tròn đặc (D14 - D20): Hình dáng tối ưu nhất cho việc phân tán dòng điện đều ra xung quanh. Rất dễ thi công bằng phương pháp đóng búa hoặc khoan giếng.

• Cọc thanh chữ V (V50 - V70): Diện tích tiếp xúc đất lớn, thường được dùng ở những vùng đất xốp, đồi núi, hoặc trạm biến áp, trạm xăng dầu.

3. Phân loại theo nguồn gốc

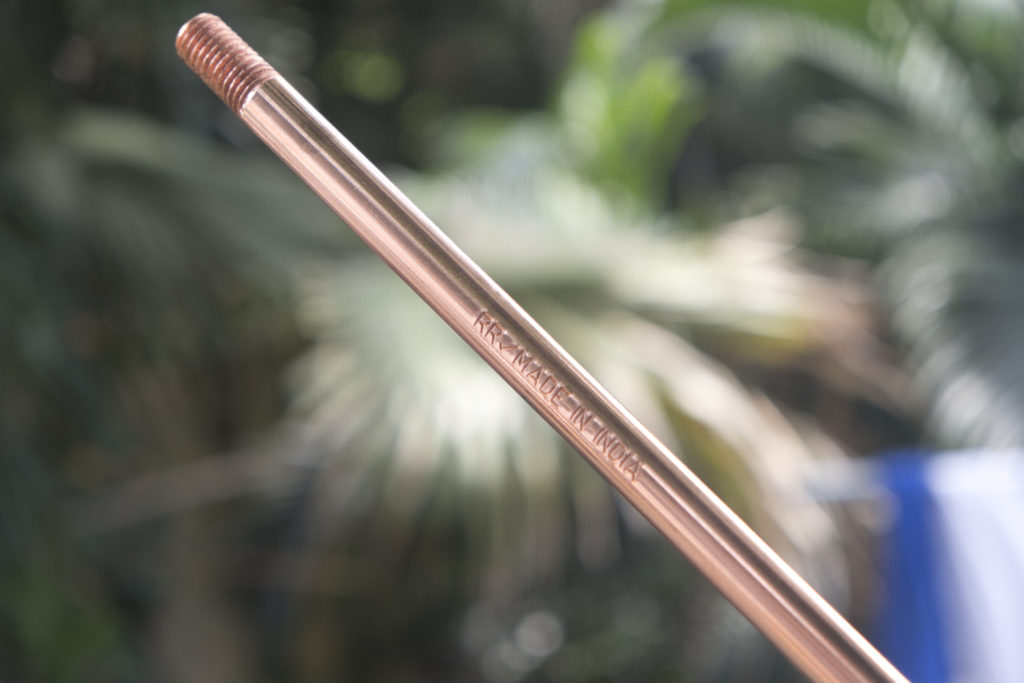

• Cọc nhập khẩu Ấn Độ (Ví dụ: RAMRATNA): Đây là dòng sản phẩm tiêu chuẩn quốc tế (đầy đủ CO, CQ), lớp mạ bóng, kích thước chuẩn xác, thường được giới kỹ sư ưu tiên cho các dự án yêu cầu khắt khe.

• Cọc nội địa: Đa dạng phân khúc, phù hợp cho nhà dân dụng hoặc dự án nhỏ nhằm tối ưu ngân sách.

Quy định cần biết khi thi công đóng cọc tiếp địa là gì?

Những quy định này được quy định trong phần 5, TCVN 9358:2012.

• Đất phải liền thổ, chèn chặt lên toàn bộ chiều dài của cọc tiếp địa. Cọc phải được đóng sâu hoàn toàn xuống đất.

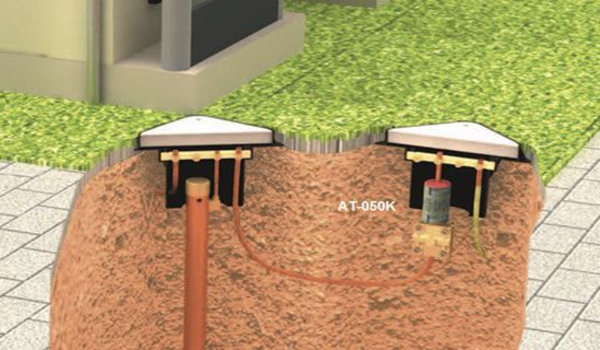

Cọc tiếp địa cần đóng sâu dưới đất

• Dây nối giữa các cọc tiếp đất phải có tiết diện bằng hoặc lớn hơn tiết diện của dây nối đất chính.
• Chiều dài cọc tiếp địa 2,5m - 3m. Cho phép hàn nối tăng chiều dài trong trường hợp điện cực đất cần dài hơn 3m.
• Độ sâu lắp đặt điện cực đất từ 0,5 m đến 1,2 m.
• Khi đóng cọc tiếp địa phải sử dụng chụp đầu cực chuyên dùng. Nếu đất quá cứng, có thể sử dụng khoan mồi có đường kính mũi khoan nhỏ hơn đường kính của cọc tiếp địa.

Các Tiêu Chuẩn Kỹ Thuật Cần Tuân Thủ Khi Thi Công (TCVN 9358:2012)

Một hệ thống nối đất chỉ thực sự an toàn khi nó tuân thủ các quy chuẩn kỹ thuật quốc gia. Theo TCVN 9358:2012 (Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp), có các quy định bất di bất dịch sau:

1. Về kích thước cực đất: Cọc tròn lõi thép phải có đường kính tối thiểu 16mm. Nếu là vật liệu không phải thép (như đồng đặc), đường kính tối thiểu là 12mm.

2. Tuyệt đối không dùng thép gai: Không được phép sử dụng thanh cốt thép (thép gai xây dựng) làm cọc tiếp địa, vì diện tích tiếp xúc không đều và bị rỉ sét rất nhanh dưới lòng đất.

3. Điện trở nối đất tối đa: Với công trình dân dụng thông thường, điện trở đất phải đạt ≤ 10Ω. Với các khu vực đặc thù chứa chất dễ cháy nổ (kho hóa chất, trạm xăng), trị số này thường yêu cầu khắt khe hơn (≤ 4Ω hoặc ≤ 1Ω).

4. Độ sâu lắp đặt: Điện cực đất phải được đóng/chôn cách mặt đất từ 0.5m đến 1.2m để tránh tác động của lớp đất mặt dễ bị khô hanh làm tăng điện trở.

Hướng Dẫn Quy Trình 6 Bước Thi Công Bãi Tiếp Địa Đạt Chuẩn

Để hiểu rõ hơn về quy trình thực tiễn trên công trường, bạn có thể tham khảo video hướng dẫn chi tiết dưới đây:

Thi công cọc tiếp địa không đơn thuần là việc cắm một thanh kim loại xuống đất. Nó là một bài toán kỹ thuật đòi hỏi sự am hiểu về địa chất, sự tinh giản trong vật tư và sự chính xác trong thao tác (như kỹ thuật hàn hóa nhiệt). Một sai lầm nhỏ trong mối nối ngầm cũng có thể biến hệ thống cắt sét trở nên vô dụng.
